Последовательные порты
Количество портов -- 1
Интерфейс Ethernet
Количество портов -- 2
Тип портов Ethernet -- Ethernet 10/100BaseT(X) - 'витая пара'
Разъемы -- RJ45 (8 конт.)
Сетевые протоколы -- Modbus RTU/ASCII Master/Slave
Гальваническая изоляция, КВ -- 1.5
Параметры последовательной связи
Бит данных -- 7, 8
Стоповых бит -- 1, 2
Способы настройки -- Утилита MGate Manager Suite
Требования по электропитанию
Рабочее напряжение -- 9 ~ 60 В перем.тока
Требования к окружающей среде
Рабочая температура, град. C -- 0 ~ 60
Рабочая влажность, % -- 5 ~ 95
Температура хранения, град. C -- -40 ~ 85
Комплект поставки -- Устройство ? Краткое руководство пользователя ? Полное руководство пользователя на CD ? Драйверы и утилиты
Дополнительная информация

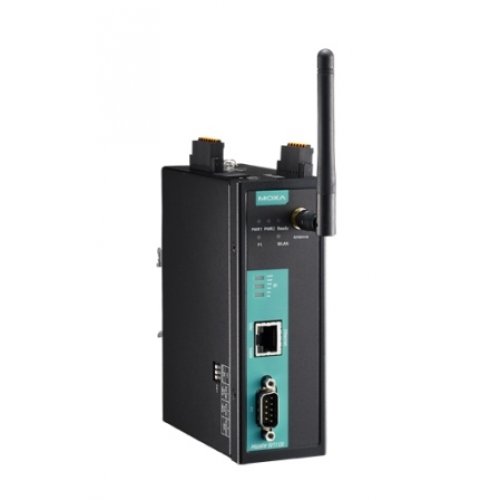

Производитель -- MOXA Inc.
| Основные характеристики | |
| Интерфейс управления | Telnet-консольWeb-интерфейсПоследовательная консоль |
| Порты Ethernet | 1 |
| Разъемы | 6-контактный терминальный блок |
| Рабочая температура, °C | 0 ~ +60 |
| Стандарты | 802.11a/b/g/n |
| Производитель | MOXA |
| Тип разъема | RJ45 (8 конт.) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GNDRS-422: Tx+, Tx-, Rx+, Rx-, GNDRS-485 (2-проводный): Data+, Data-, GNDRS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Бит данных | 7, 8 |
| Протокол | Modbus RTU/ASCII Master/Slave, DNP3 |
| Мощность передатчика дБм | 16 |
| Среднее время наработки на отказ (MTBF), часов | 668518 |
| Четность | нет, чет, нечет, 0, 1 |
| Вес нетто, кг | 0.59 |
| Кнопка Reset | Есть |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Количество портов Modbus | 1 |
| Температура хранения, °C | -40 ~ +85 |
| Тип каналов дискретного вывода | Sink |
| Разъем электропитания | Клемма |
| Стоповые биты | 1, 2 |
| Напряжение лог. 1 | 24 В пост., открытый коллектор 30 В |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Габаритные размеры, мм | 45.8 x 105 x 134 |
| Сухой контакт | Логическая '1': открытЛогический '0': замкнут на землю |
| Влажный контакт | Логическая '1': 10~30 В постоянного токаЛогический '0': 0~3 В постоянного тока |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Вибрации | IEC 60068-2-6IEC 60068-2-64 |
| Рабочее напряжение | 9 ~ 60 В пост. |
| Потребление тока | 495 мА при 9 В, 202 мА при 24 В, 114 мА при 48 В, 99 мА при 60 В |
| Монтаж | На DIN-рейкуНастольный/настенный (опционально) |
| Комплект поставки | Документация и ПО на CDКраткое руководство пользователяУстройство |
| Безопасность | EN 60950-1UL508 |
| Рабочая влажность, % | 5 ~ 95 |
| Материал корпуса | Металл |
| Сетевые протоколы | Modbus TCP, DNP3, TCP Сервер/Клиент |
| Удары | IEC 60068-2-27 |
| Роль устройства | Оконечное устройство |
| Режимы работы беспроводной сети | Ad-HocInfrastructure |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Гарантийный срок | 5 лет |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Изоляция последовательной линии | 2 кВ |
| Чувствительность приемника, дБм | -92 |
| Защита от пыли и влаги | IP30 |
| Электромагнитная совместимость (EMI) | CISPR 32FCC Part 15 Subpart B Class B |
| Электромагнитная совместимость (EMS) | IEC 61000-4-2 (ESD)IEC 61000-4-3 RSIEC 61000-4-4 (EFT)IEC 61000-4-5 SurgeIEC 61000-4-6 CSIEC 61000-4-8 |
| Защита беспроводной сети | WEPWPA2WPA |
| Разъем для подключения антенны | Reverse SMA |
| Радио | ARIB RCR STD-33ARIB STD-66EN 300 328EN 301 893TELECOM |
| Тип слота для установки карты памяти | 1 слот для карты microSD (SDHC) объемом до 32 Гб |
| Свободное падение | IEC 60068-2-23 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_W5108_W5208_Series.htm |
| Число радиоканалов | 1 |
| Количество каналов дискретного ввода/вывода | 2 дискретных ввода и 2 дискретных вывода |
| Максимальный ток на канал выхода | 200 мА |
| Взрывобезопасность | ATEX Zone 2Class 1 Division 2IECExUL/cUL |
