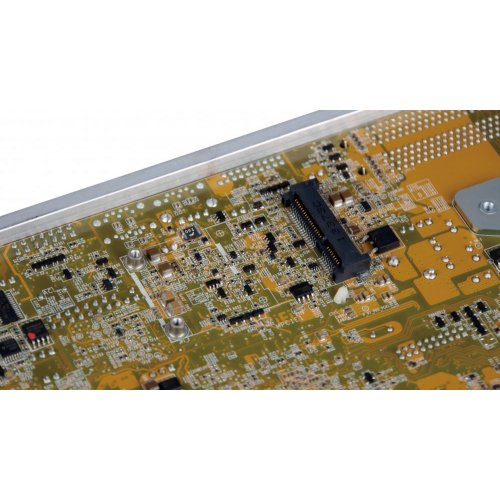

Архитектура

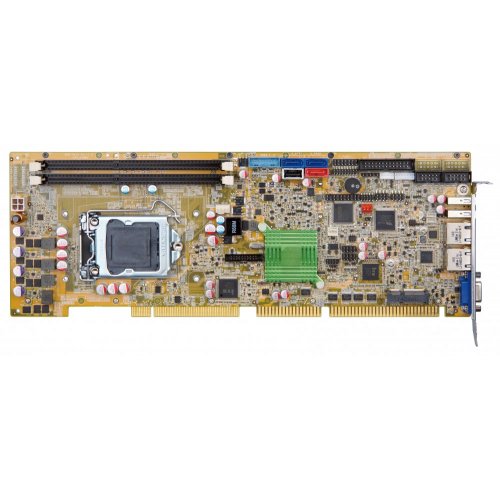

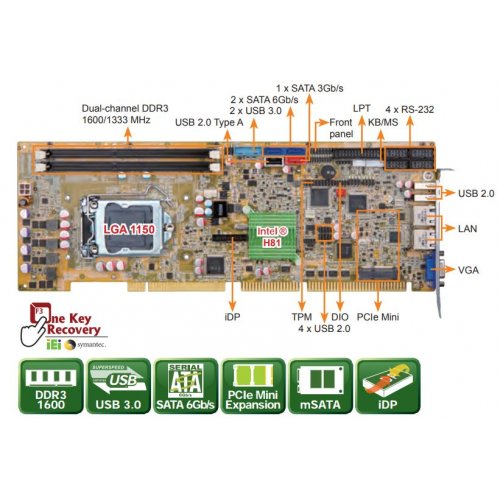

Форм-фактор -- PICMG 1.0 ( Full-Size )
Процессор
Разъем процессора -- LGA 1150
Тип процессора -- Intel Core i7/i5/i3 Pentium
Системный чипсет
Chipset -- Intel® H81
Шина -- PCI, ISA
BIOS
BIOS -- UEFI BIOS
Оперативная память
Максимальный объем -- до 16 Гб
Тип памяти -- DDR3/DDR3L 1600/1333MHz
Разъёмы -- 2 х 240-конт. DIMM
Сетевой контроллер
Контроллер Ethernet -- Intel® i217LM + Intel® i210AT
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45
Порты ввода/вывода
Контроллер ввода/вывода -- Fintek F81866
Serial ATA -- 2 x SATAIII, 1 x SATAII (Без поддержки RAID)
USB -- 7 x USB 2.0 ( 2 - на планке, 4 - штырьковых разъема, 1 - USB type A ), 2 x USB 3.0
RS-232 -- 4
RS-422/485 -- 1 ( Штырьковый разъем )
IrDA -- Штырьковый разъем для подключения IR210L-RS
Цифровые входы/выходы -- 8-бит DIO, 4 входа / 4 выхода
SMBus -- 1 х 4 конт.
I2C -- 1 х 4 конт.
Звук
Звуковой контроллер -- Поддерживается установка IEI AC-KIT-892HD
Видео
Видеоконтроллер -- Intel® HD Graphics
Интерфейсы -- VGA, iDP ( HDMI, LVDS, VGA, DVI, DP )
Установленные на плате разъёмы -- DB-15 ( VGA ) + iDP
Доп. возможности -- Поддержка DX11.1 и OpenGL3.2/ MPEG2, VC1, AVC декодирование
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Питание платы
Поддерживаемые блоки питания -- AT / ATX, 5 / 12 V
Разъём на плате -- 4-конт. ( Шаг 4.2 мм, Тип MF4 )
Требуемые напряжения -- 5 В, 12 В, 3.3 В, 5 В SB
Потребление
Тестовая конфигурация -- 3.9ГГц Intel® Core i7-4770K 4Гб 1333МГц DDR3
5 В -- 3.4 A
12 В -- 7.48 A
5 В SB -- 0.13 A
3.3 В -- 1.42 A
Шины расширения
Mini PCI -- 1
PCI Express Mini Card -- 1 ( с возможностью установки mSATA SSD )
Условия эксплуатации
Температура эксплуатации -- -20°C ~ +60°C
Влажность -- 5% ~ 95% (без конденсата)
Физические параметры
Размер (Ш x В) -- 338 x 122 мм
Вес (брутто / нетто) -- 0.9 кг (брутто), 0.25 кг (нетто)
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- IEI Technology Corp.
| Основные характеристики | |
| Разъем процессора | LGA 1150 |
| Установленный процессор | Не установлен |
| Форм-фактор процессорной платы | PICMG 1.0 (Full-Size) |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| BIOS | UEFI |
| USB 2.0 | 7 (2 - на планке, 4 - штырьковых разъема, 1 - USB тип A) |
| Производитель | IEI |
| RS-232 | 4 |
| Количество и тип разъемов памяти | 2 x DIMM |
| Контроллер Ethernet | Intel I210ATIntel i217LM |
| Температура эксплуатации, °C | -20 ~ +60 |
| Вес нетто, кг | 0.25 |
| IrDA | Штырьковый разъем на плате, для подключения IR210L-RS |
| Видеоконтроллер | Intel HD Graphics Gen 7.5 |
| Интерфейсы | IDP (для модулей HDMI, LVDS,VGA, DVI, DP)VGA |
| Цифровые (GPIO) | 8-бит DIO, 4 входа / 4 выхода |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Поддерживаемые блоки питания | AT / ATX, 5 / 12 V |
| Тестовая конфигурация | 3.9ГГц Intel® Core i7-4770K 4Гб 1333МГц DDR3 |
| EAC (TC) | Да |
| Тип памяти | DDR3 / DDR3L |
| RoHS | Да |
| Дополнительные возможности | Декодер Full MPEG2, VC1, AVCНезависимая работа с двумя дисплеямиПоддержка DX11.1, OpenCL 1.2, OpenGL 3.2 |
| Вес брутто, кг | 0.9 |
| Тип поддерживаемых процессоров | Intel CeleronIntel Core i5Intel Core i7Intel Pentium |
| PCIe Mini Card | 1 (Full-Size c поддержкой mSATA) |
| Объём установленной памяти | Не установлена |
| Потребление 5 В | 3.4 A |
| Частота памяти | 1333 МГц1600 МГц |
| Максимальный объем памяти | до 16 Гб |
| Южный мост (Southbridge) | Intel H81 |
| Количество и тип портов | 2 x 10/100/1000 (RJ-45) |
| SMBus | 1 |
| Контроллер | Поддерживается установка IEI AC-KIT-892HD |
| Количество и тип разъёмов питания | 4 конт., шаг 4,2 мм, тип MF4 |
| Потребление 12 В | 7.48 A |
| Потребление 3.3 В | 1.42 A |
| Потребление 5 В SB | 0.13 A |
| USB 3.0 | 2 |
| SATA | 1 x SATA II (3 Гб/с), без поддержки RAID2 x SATA III (6 Гб/с) |
