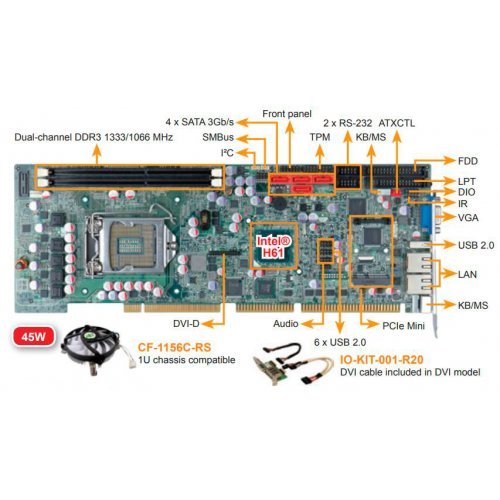

Архитектура
Форм-фактор -- PICMG 1.0 ( Full-Size )
Процессор
Разъем процессора -- LGA 1155
Тип процессора -- Intel Core i7/i5/i3, Celeron
Системный чипсет
Chipset -- Intel H61
BIOS
BIOS -- UEFI BIOS
Оперативная память
Максимальный объем -- до 16 Гб
Тип памяти -- DDRIII 1066/1333 МГц ( Двухканальная ) и DDRIIIL (1.35V)
Разъёмы -- 2 х 240-конт. DIMM
Сетевой контроллер
Контроллер Ethernet -- 2 x Realtek RTL8111E PCIe GbE с поддержкой ASF 2.0
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45
Порты ввода/вывода
Контроллер ввода/вывода -- Fintek F81866
Serial ATA -- 4 х SATAII ( 3 Гб/с )
FDD -- 1
USB -- 7 x USB 2.0
RS-232 -- 2
RS-422/485 -- 1 ( Переключаемый )
LPT -- 1
IrDA -- Штырьковый разъем для подключения IR210L-RS
Клавиатура / Мышь -- 1 х PS/2 и 1 x KB (штыревой разъем)
Цифровые входы/выходы -- 8-бит DIO, 4 входа / 4 выхода
PCI - ISA мост -- ITE IT8888G
SMBus -- 1 х 4 конт.
I2C -- 1 х 4 конт.
Звук
Звуковой контроллер -- Требуется установка AC-KIT888HD ( HD Audio Kit ALC888 7.1 )
Видео
Видеоконтроллер -- Встроенный в чипсет
Интерфейсы -- VGA
Установленные на плате разъёмы -- DB-15 ( VGA )
Доп. возможности -- Аппаратное декодирование MPEG-2, VC-1, AVC, поддержка DX10.1 и OpenGL 3.0
LCD контроллер
LVDS -- Нет
Питание платы
Поддерживаемые блоки питания -- AT / ATX, 5 / 12 V
Разъём на плате -- 4-конт. ( Шаг 4.2 мм, Тип MF4 )
Потребление
Тестовая конфигурация -- 3.4GHz Intel® Core™ i7-2600K c 2 x 2GB 1333MHz DDR3
5 В -- 4.53 A
12 В -- 0.19 A
5 В SB -- 0.18 A
Условия эксплуатации
Температура эксплуатации -- -10°C ~+60°C
Влажность -- 5% ~ 95% (без конденсата)
Физические параметры
Размер (Ш x В) -- 185 x 122 мм
Вес (брутто / нетто) -- 1.0 кг (брутто), 0.28 кг (нетто)
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- IEI Technology Corp.
| Основные характеристики | |
| Разъем процессора | LGA 1155 |
| Форм-фактор процессорной платы | PICMG 1.0 (Full-Size) |
| BIOS | UEFI |
| Производитель | IEI |
| FDD | 1 |
| Габаритные размеры, мм | 185 x 122 |
| Поддерживаемые блоки питания | AT / ATX, 5 / 12 V |
| Тестовая конфигурация | 3.4GHz Intel® Core™ i7-2600K c 2 x 2GB 1333MHz DDR3 |
| Тип памяти | DDR3 |
| RoHS | Да |
| Клавиатура / Мышь (PS/2) | 1 х PS/2 и 1 x KB (штыревой разъем) |
| Тип поддерживаемых процессоров | Intel CeleronIntel Core i3Intel Core i5Intel Core i7Intel Pentium |
| Объём установленной памяти | Не установлена |
| Потребление 5 В | 4.53 A |
| Частота памяти | 1066 МГц1333 МГц |
| Максимальный объем памяти | до 16 Гб |
| Южный мост (Southbridge) | Intel H61 |
| Количество и тип разъёмов питания | 4 конт., шаг 4,2 мм, тип MF4 |
| Потребление 12 В | 0.19 A |
| Потребление 5 В SB | 0.18 A |
| LPT | 1 |
| I2C | 1 |
| PCI - ISA мост | ITE IT8888G |
