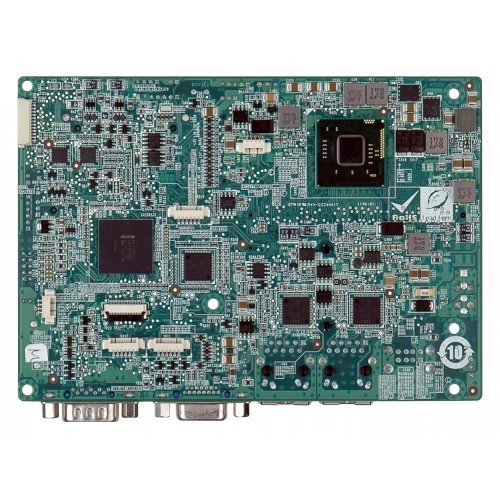

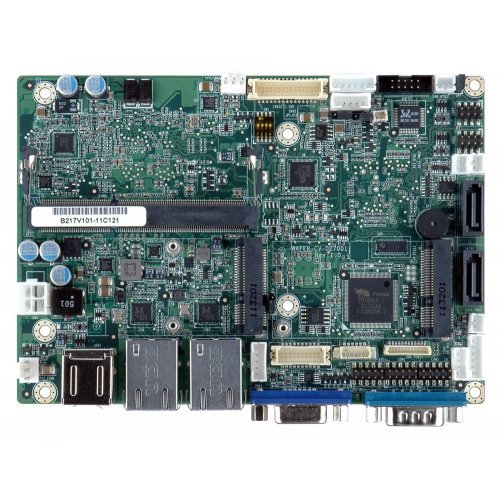

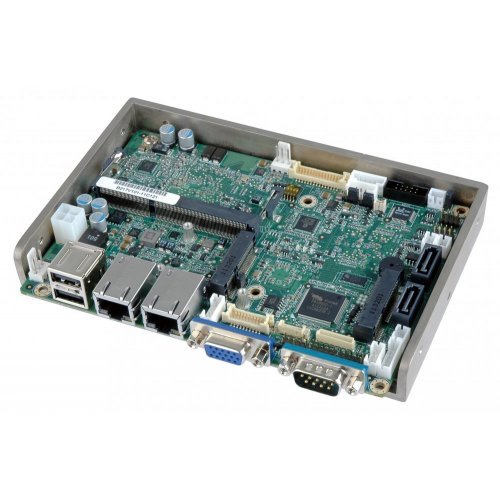

Плата WAFER-CV-N26001 3.5" SBC with Intel Atom N2600 mobile processor,DDR3,VGA/HDMI/LVDS,Dual GbE,USB 2.0,mSATA,SATA 3Gb/s

Архитектура
Форм-фактор -- 3.5'
Процессор
Разъем процессора -- Впаянный процессор
Тип процессора -- Intel Atom N2600 1.6ГГц
Системный чипсет
Chipset -- Intel® NM10
BIOS
BIOS -- UEFI BIOS
Оперативная память
Максимальный объем -- до 2 Гб
Тип памяти -- DDRIII 800 МГц
Разъёмы -- 1 х 204-конт. SO-DIMM
Сетевой контроллер
Контроллер Ethernet -- 2 x Realtek RTL8111E PCIe GbE с поддержкой ASF 2.0
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45

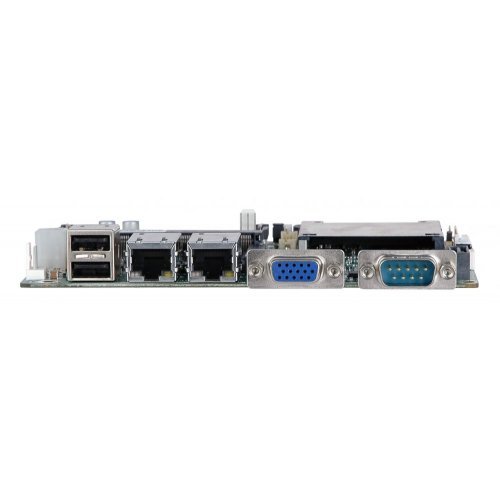

Порты ввода/вывода
Контроллер ввода/вывода -- Fintek F81866
Serial ATA -- 2 x SATA II ( с питанием 5В )
USB -- 6 x USB 2.0
RS-232 -- 3
RS-422/485 -- 1 ( Переключаемый )
Клавиатура / Мышь -- 1 x KB/MS ( 6-конт. штыревой разъем )
Цифровые входы/выходы -- 8-бит DIO, 4 входа / 4 выхода
Звук
Звуковой контроллер -- Realtek ALC662, HD Audio
Видео
Видеоконтроллер -- Встроенный в чипсет
Интерфейсы -- VGA, LVDS
Установленные на плате разъёмы -- DB-15 ( VGA )
LCD контроллер
LVDS -- 18-битный LVDS, один канал, 24-битный LVDS, два канала
Доп. возможности -- Поддержка двух мониторов
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Питание платы
Поддерживаемые блоки питания -- AT / ATX, только 12 V
Разъём на плате -- 4-конт. ( Шаг 4.2 мм, Тип MF4 )
Требуемые напряжения -- 12 В
Потребление
Тестовая конфигурация -- Intel® D2550 1.86GHz CPU c 1GB DDR3 1066MHz
12 В -- 1.53 A
Шины расширения
PCI Express Mini Card -- 2 ( Full Size + Half Size )
Условия эксплуатации
Температура эксплуатации -- -20°C ~ +60°C
Влажность -- 5% ~ 95% (без конденсата)

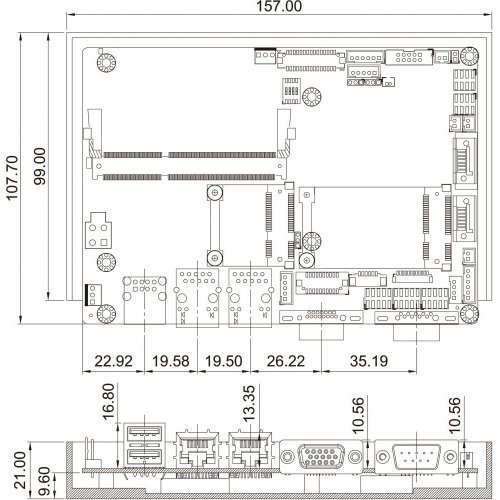

Физические параметры
Вес (брутто / нетто) -- 0.6 кг (брутто), 0.2 кг (нетто)
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- IEI Technology Corp.
