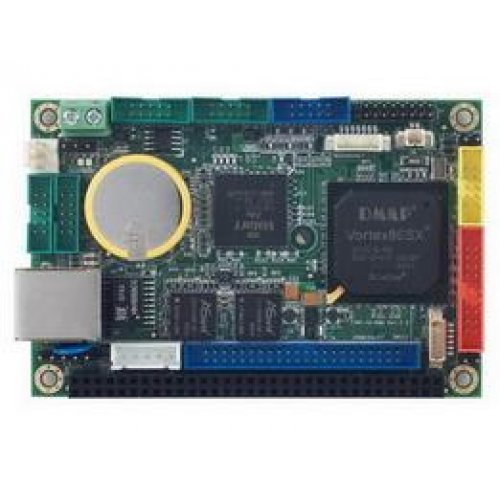

Архитектура
Форм-фактор -- Tiny
Процессор
Разъем процессора -- Впаянный процессор
Тип процессора -- DM&P Vortex86SX
Максимальная частота -- 300 МГц
Системный чипсет
Chipset -- DM&P Vortex86SX
Шина -- 16-bit x-ISA
BIOS
BIOS -- AMI
Оперативная память
Максимальный объем -- 128 Мб ( впаяно )
Сетевой контроллер
Контроллер Ethernet -- DM&P Vortex86SX (интегрированный)
Скорость передачи -- 10/100 Мбит/с
Разъемы -- RJ-45
Порты ввода/вывода
IDE -- 1 ( 44 конт. )
USB -- 2 x USB 2.0
RS-232 -- 3
RS-232/422/485 -- 1 х RS-232/485
Клавиатура / Мышь -- 1 х KB, 1 х MS (2 PS/2 на дополнительной планке)
GPIO -- 1 х 16 bit
JTAG -- 1
Электронный Flash диск
CompactFlash -- MSTI EmbedDisk (16 MB и более)
Onboard -- 2MB SPI
Видео
Видеоконтроллер -- XGI Volari Z9s (установленно 32 Мб памяти)
Интерфейсы -- VGA, LVDS
Дополнительные функции
Сторожевой таймер ( WDT ) -- 2 программируемых от 30,5 мкс до 512 сек.
Питание платы
Требуемые напряжения -- 5 В
Потребление
5 В -- 620 мА
Шины расширения
x-ISA -- 1
Условия эксплуатации
Температура эксплуатации -- -20°C ~+70°C
Физические параметры
Размер (Ш x В) -- 100 х 66 мм
Вес (брутто / нетто) -- 63 г (нетто)
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- ICOP
| Основные характеристики | |
| Разъем процессора | Процессор предустановлен |
| Установленный процессор | Vortex |
| Форм-фактор процессорной платы | PICO-SOM |
| BIOS | AMI |
| Производитель | ICOP |
| RS-232/422/485 | 1 |
| IDE | 1 (44 конт.) |
| Цифровые (GPIO) | 16-бит, 8 входов / 8 выходов |
| Тип памяти | DDR2 |
| RoHS | Да |
| Тип поддерживаемых процессоров | Vortex |
| JTAG | 1 |
| Объём установленной памяти | 128 Мб (впаяно) |
| Модель впаянного накопителя | 2MB SPI |
| Потребление 5 В | 620 мА |
| Количество и тип портов | 2 x 10/100 (RJ-45) |
| MSTI EmbedDisk | Да (16 Мб и более) |
| x-ISA | 1 |
