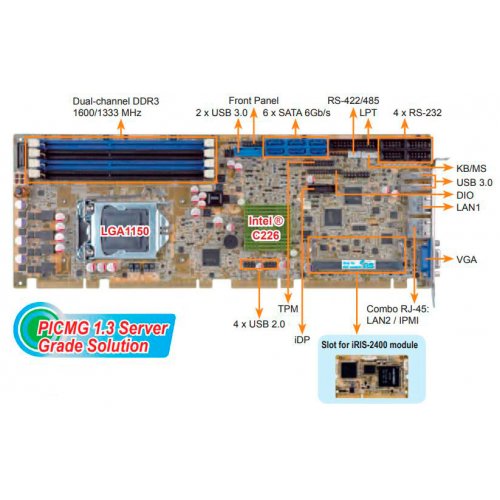

Архитектура
Форм-фактор -- PICMG 1.3 ( Full-Size )
Процессор
Разъем процессора -- LGA 1150
Тип процессора -- Intel Xeon E3/ Core i3
Системный чипсет
Chipset -- Intel® C226
Шина -- PCIe
BIOS
BIOS -- AMI
Оперативная память
Максимальный объем -- до 32 Гб
Тип памяти -- DDR3 1600/1333МГц (Двухканальная) поддерживается ECC UDIMMs или non-ECC RDIMMs/LRDIMMs
Разъёмы -- 4 х 240-конт. DIMM
Сетевой контроллер
Контроллер Ethernet -- LAN1: Intel® I217LM с поддержкой Intel® AMT 9.0, LAN2: Intel® I210-AT PCIe с поддержкой NCSI
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45
Порты ввода/вывода
Контроллер ввода/вывода -- Fintek F81866
Serial ATA -- 6 х SATAIII ( 6 Гбит/с ) (с поддержкой RAID 0/1/5/10)
USB -- 4 x USB 3.0 ( 2 - на планке, 2 - штырьковых разъема ), 8 x USB 2.0 (4 - штырьковых разъема, 4- на кроссплате )
RS-232 -- 4
RS-422/485 -- 1 ( Штырьковый разъем )
LPT -- 1
Цифровые входы/выходы -- 8-бит DIO, 4 входа / 4 выхода
Звук
Звуковой контроллер -- Поддерживается установка IEI AC-KIT-892HD
Видео
Видеоконтроллер -- Intel® HD Graphics
Интерфейсы -- VGA, iDP ( HDMI, LVDS, VGA, DVI, DP )
Установленные на плате разъёмы -- DB-15 ( VGA ) + iDP
Доп. возможности -- Поддержка DX11.1 и OpenGL3.2/ MPEG2, VC1, AVC декодирование
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.

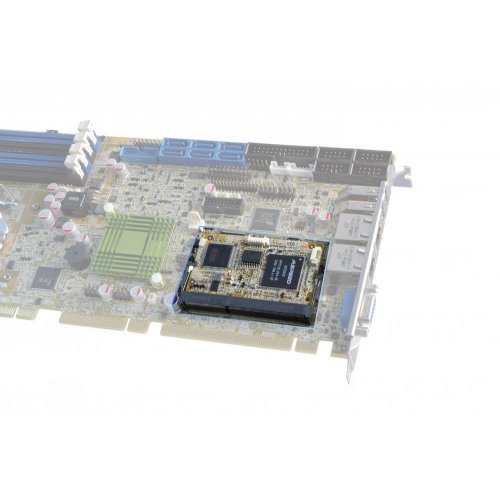

Поддержка IRIS -- 1 x iRIS-2400
Питание платы
Поддерживаемые блоки питания -- AT / ATX, 5 / 12 V
Разъём на плате -- 4-конт. ( Шаг 4.2 мм, Тип MF4 )
Потребление
Тестовая конфигурация -- Intel® E3-1240 v3 3.4ГГц с 16ГБ (4x4ГБ) 1333МГц DDR3
5 В -- 3,55 А
12 В -- 7,61 А
5 В SB -- 0,13 А
3.3 В -- 1,55 А
Шины расширения
PCI Express Mini Card -- 1 ( с возможностью установки mSATA SSD )
Условия эксплуатации
Температура эксплуатации -- -20°C ~ +60°C
Влажность -- 5% ~ 95% (без конденсата)
Физические параметры
Размер (Ш x В) -- 338 x 126 мм
Вес (брутто / нетто) -- 1.1 кг (брутто), 0.42 кг (нетто)
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- IEI Technology Corp.
| Основные характеристики | |
| Разъем процессора | LGA 1150 |
| Форм-фактор процессорной платы | PICMG 1.3 (Full-Size) |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| BIOS | AMI |
| USB 2.0 | 8 (4 - штырьковых разъема, 4- на кроссплате ) |
| Производитель | IEI |
| RS-232 | 4 |
| Контроллер Ethernet | Intel I210ATIntel i217LM |
| Температура эксплуатации, °C | -20 ~ +60 |
| Вес нетто, кг | 0.42 |
| Видеоконтроллер | Встроен в чипсет |
| Интерфейсы | IDP (для модулей HDMI, LVDS,VGA, DVI, DP)VGA |
| Цифровые (GPIO) | 8-бит DIO, 4 входа / 4 выхода |
| Габаритные размеры, мм | 338 x 126 |
| Поддерживаемые блоки питания | AT / ATX, 5 / 12 V |
| Тестовая конфигурация | Intel® E3-1240 v3 3.4ГГц с 16ГБ (4x4ГБ) 1333МГц DDR3 |
| EAC (TC) | Да |
| Тип памяти | DDR3 |
| RoHS | Да |
| Дополнительные возможности | Поддержка DX11.1, OpenCL 1.2, OpenGL 3.2 |
| Вес брутто, кг | 1.1 |
| Тип поддерживаемых процессоров | Intel CeleronIntel Core i3Intel Core i5Intel Core i7Intel Pentium |
| PCIe Mini Card | 1 (с поддержкой mSATA) |
| Объём установленной памяти | Не установлена |
| Потребление 5 В | 3,55 А |
| Частота памяти | 1333 МГц1600 МГц |
| Максимальный объем памяти | до 32 Гб |
| Южный мост (Southbridge) | Intel C226 |
| Количество и тип портов | 2 x 10/100/1000 (RJ-45) |
| Контроллер | Поддерживается установка IEI AC-KIT-892HD |
| Удалённое управление питанием | Да, через модуль IEI iRIS-2400 |
| Количество и тип разъёмов питания | 4 конт., шаг 4,2 мм, тип MF4 |
| Потребление 12 В | 7,61 А |
| Потребление 3.3 В | 1,55 А |
| Потребление 5 В SB | 0,13 А |
| USB 3.0 | 4 ( 2 - на планке, 2 - штырьковых разъема ) |
| LPT | 1 |
| SATA | 6 х SATA III (6 Гб/с), с поддержкой RAID 0/1/5/10 |
