Архитектура

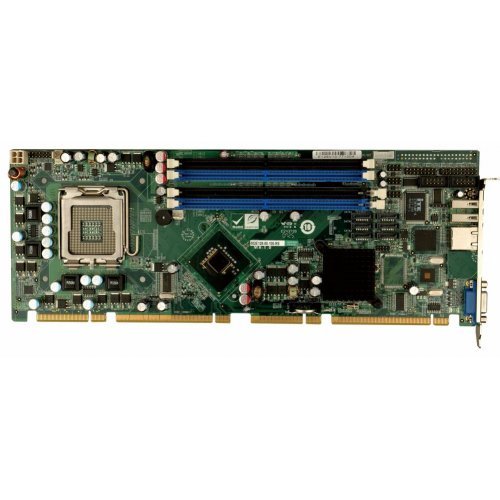

Форм-фактор -- PICMG 1.3 ( Full-Size )
Процессор
Разъем процессора -- LGA 775
Тип процессора -- Intel Core 2 Quad / Duo, Pentium D / 4, Celeron D
Частота системной шины -- 800 / 1066 / 1333 МГц FSB
Системный чипсет
Chipset -- Intel Q35 + ICH9-DO
BIOS
BIOS -- AMI
Оперативная память
Максимальный объем -- до 8 Гб
Тип памяти -- DDRII 667/800 МГц
Разъёмы -- 4 х 240-конт. DIMM
Сетевой контроллер
Контроллер Ethernet -- Intel 82573L
Скорость передачи -- 1 Гбит/сек
Разъемы -- RJ-45
Порты ввода/вывода
Serial ATA -- 6 x SATA II-300, поддержка RAID 0, 1, 5, 10
USB -- 12 x USB 2.0
RS-232 -- 2
LPT -- Нет
IEEE-1394 -- Нет
IrDA -- Штырьковый разъем для подключения IR210L-RS
Клавиатура / Мышь -- 1 x KB/MS ( 6-конт. штыревой разъем )
Цифровые входы/выходы -- 16-бит DIO, 8 входа / 8 выхода
Звук
Звуковой контроллер -- Поддерживается установка IEI AC-KIT-892HD
Видео
Видеоконтроллер -- Встроенный в чипсет
Интерфейсы -- VGA
Установленные на плате разъёмы -- DB-15 ( VGA )
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Питание платы
Поддерживаемые блоки питания -- ATX
Разъём на плате -- 4-конт. ( Шаг 4.2 мм, Тип MF4 )
Потребление
Тестовая конфигурация -- 2.66ГГц Intel Core 2 Duo E6700, 8Гб / 667МГц DDR2
5 В -- 5.1 A
12 В -- 4.23 A
5 В SB -- 0.28 A
3.3 В -- 3.0 A
Шины расширения
PCI Express -- 1 x PCIe x16, 1 x PCIe x4
PCI -- 4
Условия эксплуатации
Температура эксплуатации -- 0 ~ +60 °C
Влажность -- 5% ~ 95% (без конденсата)
Физические параметры
Размер (Ш x В) -- 338 x 126 мм
Вес (брутто / нетто) -- 1.1 кг (брутто)
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- IEI Technology Corp.
| Основные характеристики | |
| Разъем процессора | LGA 775 |
| Форм-фактор процессорной платы | PICMG 1.3 (Full-Size) |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| BIOS | AMI |
| USB 2.0 | 12 |
| Производитель | IEI |
| RS-232 | 2 |
| Контроллер Ethernet | Intel 82573L |
| Температура эксплуатации, °C | 0 ~ +60 |
| IrDA | Штырьковый разъем на плате, для подключения IR210L-RS |
| Видеоконтроллер | Встроен в чипсет |
| Интерфейсы | VGA |
| Цифровые (GPIO) | 16-бит, 8 входов / 8 выходов |
| Габаритные размеры, мм | 338 x 126 |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Поддерживаемые блоки питания | ATX |
| Тестовая конфигурация | 2.66ГГц Intel Core 2 E6700, 8Гб / 667МГц DDR2 |
| EAC (TC) | Да |
| Тип памяти | DDR2 |
| RoHS | Да |
| Клавиатура / Мышь (PS/2) | 1 x KB/MS ( 6-конт. штыревой разъем ) |
| Вес брутто, кг | 0.9 |
| Тип поддерживаемых процессоров | Intel CeleronIntel Core 2 QuadIntel Pentium 4 |
| Объём установленной памяти | Не установлена |
| Потребление 5 В | 5.1 A |
| Частота памяти | 667 МГц800 МГц |
| Максимальный объем памяти | до 8 Гб |
| Южный мост (Southbridge) | Intel ICH9DO |
| Количество и тип портов | 1 х 10/100/1000 (RJ-45) |
| Контроллер | Поддерживается установка IEI AC-KIT-892HD |
| Количество и тип разъёмов питания | 4 конт., шаг 4,2 мм, тип MF4 |
| Потребление 12 В | 4.23 A |
| Потребление 3.3 В | 3.0 A |
| Потребление 5 В SB | 0.28 A |
| LPT | Нет |
| PCI | 4 |
| PCIe x4 | 1 |
| SATA | 6 x SATA II (3 Гб/с), с поддержкой RAID 0/1/5/10 |
| Северный мост (Northbridge) | Intel Q35 |
