Архитектура
Форм-фактор -- PICMG 1.0 ( Full-Size )
Процессор
Разъем процессора -- LGA 775
Тип процессора -- Core™ 2 Quad, Core™ 2 Duo
Системный чипсет
Chipset -- Intel G41 + ICH7R
Шина -- PCI, ISA
BIOS
BIOS -- AMI
Оперативная память
Максимальный объем -- до 4 Гб
Тип памяти -- DDRIII 800/1066 МГц ( Двухканальная )
Разъёмы -- 2 х 240-конт. DIMM
Сетевой контроллер
Контроллер Ethernet -- 2 x Intel 82583V PCIe GbE
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45
Порты ввода/вывода
Serial ATA -- 4 x SATA II-300, поддержка RAID 0, 1, 5, 10
IDE -- 1
FDD -- 1
USB -- 8 x USB 2.0
RS-232 -- 2
LPT -- 1
Клавиатура / Мышь -- 1 x PS/2 ( Совмещённый )
Видео
Видеоконтроллер -- Встроенный в чипсет
Интерфейсы -- VGA

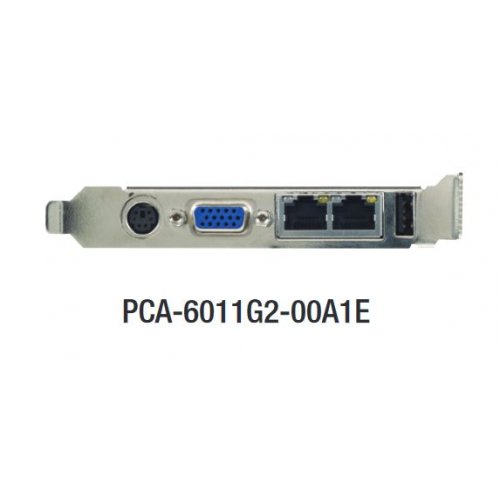

Установленные на плате разъёмы -- DB-15 ( VGA )
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Питание платы
Поддерживаемые блоки питания -- AT / ATX
Потребление
Тестовая конфигурация -- Core 2 Quad Q9400 (3.0 G, 95 W) + DDR3 1066 2 G x2
5 В -- 4.04 A
12 В -- 5.14 A
5 В SB -- 0.17 A
Условия эксплуатации
Температура эксплуатации -- 0 ~ +60 °C
Влажность -- 5% ~ 90% (без конденсата)
Физические параметры
Размер (Ш x В) -- 338 x 122 мм
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- Advantech
| Основные характеристики | |
| Разъем процессора | LGA 775 |
| Форм-фактор процессорной платы | PICMG 1.0 (Full-Size) |
| Влажность | 85% при 40° C ( без конденсата ) |
| BIOS | AMI |
| USB 2.0 | 7 |
| Производитель | Advantech |
| FDD | 1 |
| RS-232 | 2 |
| Температура эксплуатации, °C | 0 ~ +60 |
| IDE | 1 |
| Температура хранения, °C | -40 ~ +85 |
| Габаритные размеры, мм | 338 х 122 |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Поддерживаемые блоки питания | AT / ATX |
| Тестовая конфигурация | Core 2 Quad Q9400 (3.0 G, 95 W) + DDR3 1066 2 G x2 |
| Тип памяти | DDR3 |
| RoHS | Да |
| Вес брутто, кг | 1.4 |
| Тип поддерживаемых процессоров | Intel CeleronIntel Core 2 DuoIntel Core 2 QuadIntel Pentium Dual Core |
| Объём установленной памяти | Не установлена |
| Потребление 5 В | 4.04 A |
| Частота памяти | 800 МГц1066 МГц |
| Максимальный объем памяти | до 4 Гб |
| Потребление 12 В | 5.14 A |
| Потребление 5 В SB | 0.17 A |
