Архитектура
Форм-фактор -- 5.25' ( Nova )
Процессор
Разъем процессора -- Впаянный процессор
Тип процессора -- Intel Dual Core Atom D525 1.80ГГц / 1Мб L2 кэш-памяти
Системный чипсет
Chipset -- Intel ICH8M
BIOS
BIOS -- UEFI BIOS
Оперативная память
Максимальный объем -- до 4 Гб
Тип памяти -- DDRIII 800 МГц ( Двухканальная )
Разъёмы -- 2 х 204-конт. SO-DIMM
Сетевой контроллер
Контроллер Ethernet -- 2 x Realtek RTL8111E PCIe GbE с поддержкой ASF 2.0
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45
Порты ввода/вывода
Контроллер ввода/вывода -- Fintek 81865
Serial ATA -- 2 х SATAII ( 3 Гб/с )
USB -- 8 x USB 2.0
RS-232 -- 4
RS-232/422/485 -- 1 х RS-232/422/485
LPT -- 1
IrDA -- Штырьковый разъем для подключения IR210L-RS
Клавиатура / Мышь -- 1 x KB/MS ( 6-конт. штыревой разъем )
Цифровые входы/выходы -- 16-бит DIO, 8 входа / 8 выхода
SMBus -- 1 х 4 конт.
Электронный Flash диск
CompactFlash -- CF Type II
Звук
Звуковой контроллер -- Realtek ALC888
Видео
Видеоконтроллер -- Intel® GMA 3150
Интерфейсы -- VGA, LVDS
Установленные на плате разъёмы -- DB-15 ( VGA )
LCD контроллер
LVDS -- 18-битный LVDS, один канал, 24-битный LVDS, два канала
Доп. возможности -- Поддержка двух мониторов
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Питание платы
Поддерживаемые блоки питания -- AT / ATX
Разъём на плате -- 4-конт. ( Шаг 4.2 мм, Тип MF4 )
Требуемые напряжения -- 12 В
Потребление
Тестовая конфигурация -- Intel® Atom™ D525 1.8GHz with DDR3 1GB*2
12 В -- 1.46 A
Шины расширения
PCI -- 1
PCI-104 -- Да
PCI Express Mini Card -- 2
Условия эксплуатации
Температура эксплуатации -- -10°C ~+60°C
Влажность -- 5% ~ 95% (без конденсата)
Физические параметры

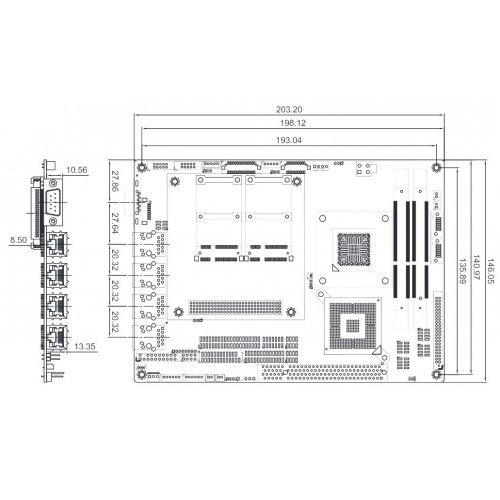

Размер (Ш x В) -- 203 x 146 мм
Вес (брутто / нетто) -- 1.0 кг (брутто), 0.4 кг (нетто)
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- IEI Technology Corp.
| Основные характеристики | |
| Разъем процессора | Процессор предустановлен |
| Установленный процессор | Intel Atom D525 |
| Форм-фактор процессорной платы | 5.25'' |
| BIOS | UEFI |
| Производитель | IEI |
| RS-232/422/485 | 1 |
| Тип и разъём LVDS | 18-битный LVDS, один канал, 24-битный LVDS, два канала |
| Габаритные размеры, мм | 203 x 146 |
| Поддерживаемые блоки питания | AT / ATX |
| Тестовая конфигурация | Intel® Atom™ D525 1.8GHz with DDR3 1GB*2 |
| Тип памяти | DDR3 |
| RoHS | Да |
| Тип поддерживаемых процессоров | Intel Atom |
| Объём установленной памяти | Не установлена |
| Частота памяти | 800 МГц |
| Максимальный объем памяти | до 4 Гб |
| Количество и тип портов | 2 x 10/100/1000 (RJ-45) |
| Количество и тип разъёмов питания | 4 конт., шаг 4,2 мм, тип MF4 |
| Потребление 12 В | 1.46 A |
| PCI-104 | 1 |
| Compact Flash | 1, Type II |
