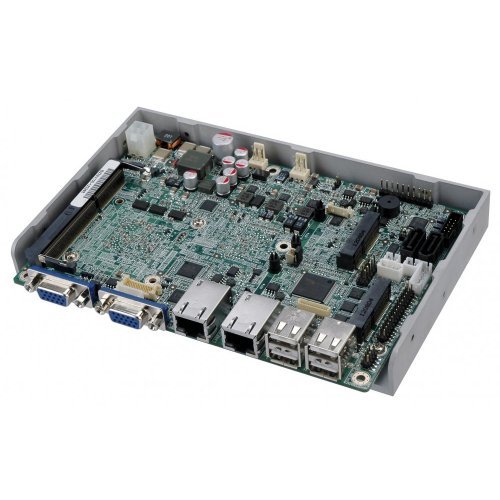

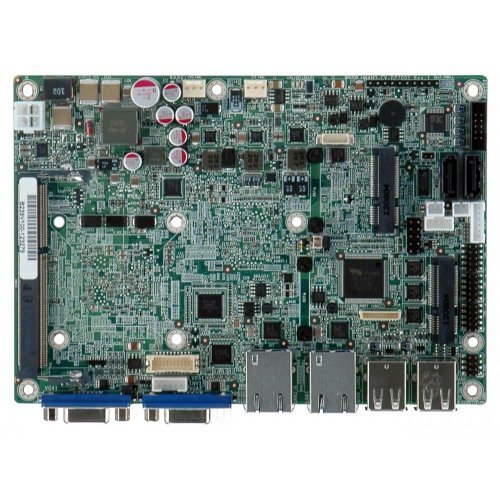

Плата NANO-CV-N26002 EPIC SBC with Intel Atom N2600 1.6GHz,DDR3,Dual VGA/LVDS,Dual GbE,USB 2.0,Dual PCIe Mini,SATA 3Gb/s and Audio

Архитектура
Форм-фактор -- EPIC ( Nano )
Процессор
Разъем процессора -- Впаянный процессор
Тип процессора -- Intel Atom N2600 1.6ГГц
Системный чипсет
Chipset -- Intel® NM10
BIOS
BIOS -- UEFI BIOS
Оперативная память
Максимальный объем -- до 2 Гб
Тип памяти -- DDRIII 800 МГц
Разъёмы -- 1 х 204-конт. SO-DIMM
Сетевой контроллер
Контроллер Ethernet -- 2 x Realtek RTL8111E PCIe GbE с поддержкой ASF 2.0
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45
Порты ввода/вывода
Контроллер ввода/вывода -- Fintek F81866
Serial ATA -- 2 x SATA II ( с питанием 5В )
USB -- 6 x USB 2.0 ( 4 - на планке, 2 - штырьковых разъема )
RS-232 -- 3
RS-422/485 -- 1 ( Переключаемый )
Клавиатура / Мышь -- 1 x KB/MS ( 6-конт. штыревой разъем )
Цифровые входы/выходы -- 8-бит DIO программируемый
Звук
Звуковой контроллер -- Realtek ALC662, HD Audio
Видео
Видеоконтроллер -- Intel® GMA 36xx + NXP PTN3392
Интерфейсы -- 2 x VGA, LVDS

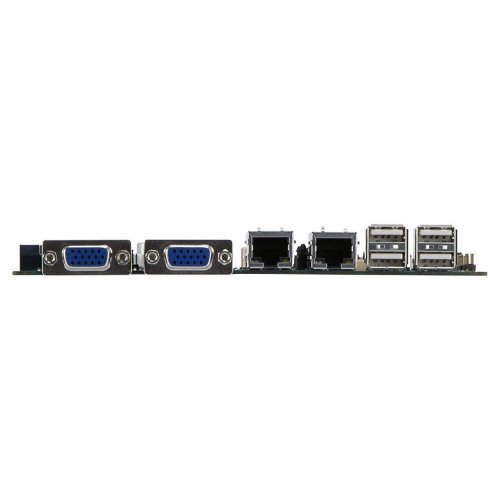

Установленные на плате разъёмы -- 2 x DB-15 ( VGA )
LCD контроллер
LVDS -- 18-битный LVDS
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Питание платы
Разъём на плате -- 4-конт. ( Шаг 4.2 мм, Тип MF4 )
Требуемые напряжения -- 9 В ~ 28 В DC
Потребление
Тестовая конфигурация -- Intel® dual core N2600 CPU 4GB DDR3
12 В -- 1.23 A
Шины расширения
PCI Express Mini Card -- 2 ( Full Size + Half Size )
Условия эксплуатации
Температура эксплуатации -- -20°C ~+70°C
Влажность -- 5% ~ 95% (без конденсата)
Физические параметры

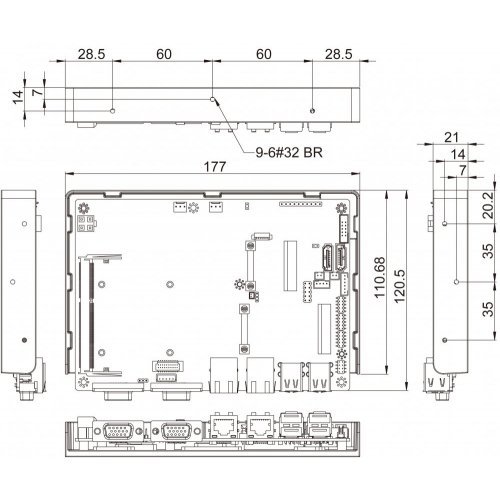

Размер (Ш x В) -- 165 x 115 мм
Вес (брутто / нетто) -- 0.85 кг (брутто), 0.35 кг (нетто)
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- IEI Technology Corp.
