Архитектура
Форм-фактор -- EPIC ( Nano )
Процессор
Разъем процессора -- Впаянный процессор
Тип процессора -- Intel Atom N2600 1.6ГГц
Системный чипсет
Chipset -- Intel® NM10
BIOS
BIOS -- UEFI BIOS
Оперативная память
Максимальный объем -- до 2 Гб
Тип памяти -- DDRIII 800 МГц
Разъёмы -- 1 х 204-конт. SO-DIMM
Сетевой контроллер
Контроллер Ethernet -- 2 x Realtek RTL8111E PCIe GbE с поддержкой ASF 2.0
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45
Порты ввода/вывода
Serial ATA -- 2 x SATA II ( с питанием 5В )
USB -- 2 х USB 3.0, 6 х USB 2.0 (2 - на планке, 4 - штырьковых разъема)
RS-232 -- 5
RS-422/485 -- 1 ( Переключаемый )
Клавиатура / Мышь -- 1 x KB/MS ( 6-конт. штыревой разъем )
GPIO -- 1 х 8 bit
Micro SD -- 1
Звук
Звуковой контроллер -- Realtek ALC662, HD Audio
Видео
Видеоконтроллер -- Intel® GMA 3600 + CH7511
Интерфейсы -- VGA, HDMI, LVDS

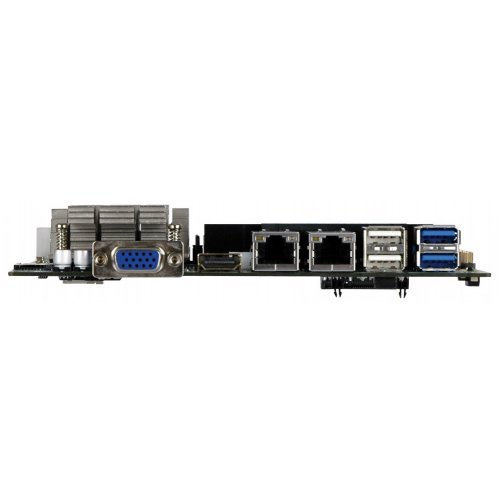

Установленные на плате разъёмы -- DB-15 ( VGA ) + HDMI
LCD контроллер
LVDS -- 18-битный LVDS, один канал, 24-битный LVDS, два канала
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Питание платы
Разъём на плате -- 4-конт. ( Шаг 4.2 мм, Тип MF4 )
Требуемые напряжения -- 9 В ~ 28 В DC
Потребление
Тестовая конфигурация -- Intel® D2550 1.86GHz CPU c 1333MHz 2GB DDR3
12 В -- 1.72 A
Шины расширения
PC/104 -- Да
PCI-104 -- Да
PCI Express Mini Card -- 1 ( с возможностью установки mSATA SSD )
Условия эксплуатации
Температура эксплуатации -- -20°C ~+70°C
Влажность -- 5% ~ 95% (без конденсата)
Физические параметры

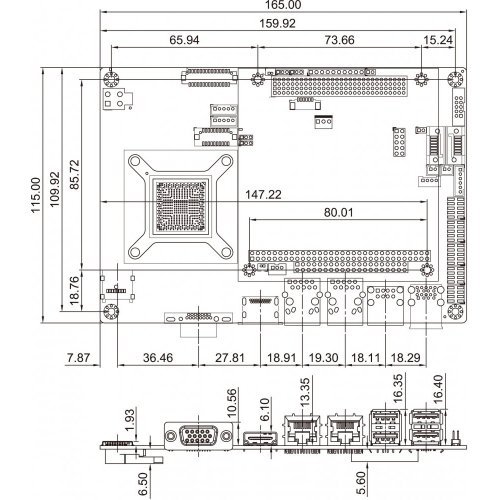

Размер (Ш x В) -- 165 x 115 мм
Вес (брутто / нетто) -- 0.67 кг (брутто), 0.35 кг (нетто)
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- IEI Technology Corp.
| Основные характеристики | |
| Разъем процессора | Процессор предустановлен |
| Установленный процессор | Intel Atom N2600 |
| Форм-фактор процессорной платы | EPIC |
| BIOS | UEFI |
| Производитель | IEI |
| Цифровые (GPIO) | 8-бит |
| Габаритные размеры, мм | 165 x 115 |
| Тестовая конфигурация | Intel® D2550 1.86GHz CPU c 1333MHz 2GB DDR3 |
| Тип памяти | DDR3 |
| RoHS | Да |
| Тип поддерживаемых процессоров | Intel Atom |
| Объём установленной памяти | Не установлена |
| Частота памяти | 800 МГц |
| Максимальный объем памяти | до 2 Гб |
| Количество и тип разъёмов питания | 4 конт., шаг 4,2 мм, тип MF4 |
| Потребление 12 В | 1.72 A |
| PCI-104 | 1 |
| PC/104 | 1 |
| Micro SD | 1 |
