Архитектура
Форм-фактор -- EPIC ( Nano )
Процессор
Разъем процессора -- Впаянный процессор
Тип процессора -- Intel® Celeron® J1900 on-board SoC (2GHz, quad-core, 2MB cache, TDP=10W)
Максимальная частота -- 2.0 ГГц
BIOS
BIOS -- UEFI BIOS
Оперативная память
Максимальный объем -- до 8 Гб
Тип памяти -- DDR3L 1066/1333MHz ( Двухканальная )
Разъёмы -- 2 х 204-конт. SO-DIMM
Сетевой контроллер
Контроллер Ethernet -- LAN1: Intel® I210-AT PCIe с поддержкой NCSI (при установленном iRIS), LAN2: Intel® I211-AT PCIe
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45
Порты ввода/вывода
Контроллер ввода/вывода -- Fintek F81866
Serial ATA -- 2 x SATA II ( с питанием 5В )
USB -- 1 x USB 3.0, 3 x USB 2.0 ( 1 - на планке, 2 - штырьковый разъема )
RS-232 -- 3 ( штырьковый разъем )
RS-422/485 -- 1 ( Штырьковый разъем )
Клавиатура / Мышь -- 1 x KB/MS ( 6-конт. штыревой разъем )
Цифровые входы/выходы -- 8-бит DIO программируемый
SMBus -- 1 х 4 конт.
Звук
Звуковой контроллер -- Realtek ALC662, HD Audio
Видео
Видеоконтроллер -- Intel® HD Graphics
Интерфейсы -- VGA, HDMI, LVDS
Установленные на плате разъёмы -- DB-15 ( VGA ) + HDMI + LVDS
LCD контроллер
LVDS -- 18/24-битный LVDS, два канала
Разъемы -- 30-контактный
Доп. возможности -- Поддержка двух мониторов
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Питание платы
Поддерживаемые блоки питания -- AT / ATX
Разъём на плате -- 4-конт. ( Шаг 4.2 мм, Тип MF4 )
Требуемые напряжения -- 12 В
Потребление
Тестовая конфигурация -- Intel® Atom™ processor J1900 with one 8GB 1333 MHz DDR3 memory
12 В -- 1.52A
Шины расширения
PCI-104 -- Да
PCI Express Mini Card -- 1 ( с возможностью установки mSATA SSD )
Условия эксплуатации
Температура эксплуатации -- -20°C ~ +60°C
Влажность -- 5% ~ 95% (без конденсата)
Физические параметры

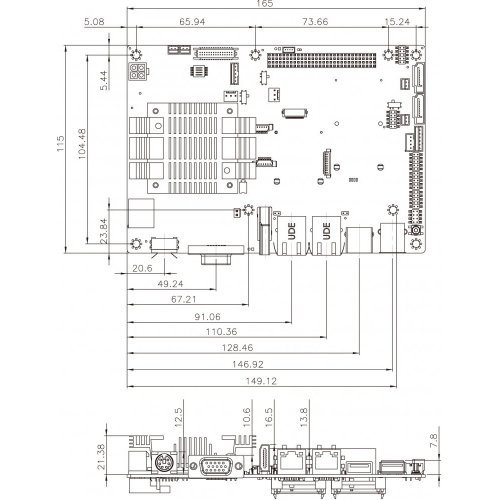

Размер (Ш x В) -- 165 x 115 мм
Вес (брутто / нетто) -- 0.85 кг (брутто), 0.35 кг (нетто)
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- IEI Technology Corp.
| Основные характеристики | |
| Разъем процессора | Процессор предустановлен |
| Форм-фактор процессорной платы | EPIC |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| BIOS | UEFI |
| USB 2.0 | 3 (1 - на планке, 2 - штырьковый разъема) |
| Производитель | IEI |
| Частота процессора | до 2.0 ГГц |
| RS-232 | 3 ( штырьковый разъем ) |
| Контроллер Ethernet | Intel I210AT с поддержкой NCSI (при установленном iRIS)Intel I211AT |
| Температура эксплуатации, °C | -20 ~ +60 |
| Вес нетто, кг | 0.35 |
| Тип и разъём LVDS | 18/24-битный LVDS, два канала#30-контактный разъём |
| Видеоконтроллер | Встроен в чипсет |
| Интерфейсы | HDMILVDSVGA |
| Цифровые (GPIO) | 8-бит DIO, 4 входа / 4 выхода |
| Габаритные размеры, мм | 165 x 115 |
| Поддерживаемые блоки питания | AT / ATX |
| Тестовая конфигурация | Intel® Atom™ processor J1900 with one 8GB 1333 MHz DDR3 memory |
| Тип памяти | DDR3L |
| RoHS | Да |
| Клавиатура / Мышь (PS/2) | 1 x KB/MS ( 6-конт. штыревой разъем ) |
| Вес брутто, кг | 0.85 |
| Тип поддерживаемых процессоров | Intel Celeron |
| PCIe Mini Card | 1 (с поддержкой mSATA) |
| Объём установленной памяти | Не установлена |
| Частота памяти | 1066 МГц1333 МГц |
| Максимальный объем памяти | до 8 Гб |
| Количество и тип портов | 2 x 10/100/1000 (RJ-45) |
| SMBus | 1 |
| Контроллер | Realtek ALC662 |
| Количество и тип разъёмов питания | 4 конт., шаг 4,2 мм, тип MF4 |
| Потребление 12 В | 1.52A |
| USB 3.0 | 1 |
| SATA | 2 x SATA II (3 Гб/с), с питанием 5В |
| PCI-104 | 1 |
