Архитектура
Форм-фактор -- EPIC ( Nano )
Процессор
Разъем процессора -- Впаянный процессор
Тип процессора -- Intel Atom N270 1.6ГГц
Частота системной шины -- 533 МГц FSB
Системный чипсет
Chipset -- Intel 945GSE + ICH7M
BIOS
BIOS -- AMI
Оперативная память
Максимальный объем -- до 2 Гб
Тип памяти -- DDRII 533 МГц
Разъёмы -- 1 х 200-конт. SO-DIMM
Сетевой контроллер
Контроллер Ethernet -- 2 x Realtek RTL8111E PCIe GbE с поддержкой ASF 2.0
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45
Порты ввода/вывода
Контроллер ввода/вывода -- ITE IT8718
Serial ATA -- 2 x SATA
IDE -- 1
FDD -- Нет
USB -- 6 x USB 2.0
RS-232 -- 3
RS-232/422/485 -- 1 ( Переключаемый )
LPT -- 1
IEEE-1394 -- Нет
IrDA -- 1
Клавиатура / Мышь -- 1 x PS/2 ( Совмещённый )
Цифровые входы/выходы -- 8-бит DIO, 4 входа / 4 выхода
Электронный Flash диск
CompactFlash -- CF Type II
Звук
Звуковой контроллер -- Требуется установка AC-KIT888HD ( HD Audio Kit ALC888 7.1 )
Видео
Видеоконтроллер -- Встроенный в чипсет
Интерфейсы -- VGA, LVDS, HDTV-Out
Установленные на плате разъёмы -- DB-15 ( VGA )
LCD контроллер
LVDS -- 18-битный LVDS, два канала
Доп. возможности -- Поддержка двух мониторов
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Питание платы
Поддерживаемые блоки питания -- AT / ATX
Разъём на плате -- 4-конт. ( Шаг 4.2 мм, Тип MF4 )
Требуемые напряжения -- 12 В
Потребление
Тестовая конфигурация -- Intel Atom Processor N270, 2Гб DDR2
12 В -- 1.53 А
Шины расширения
PCI-104 -- Да
PCI Express Mini Card -- 1
Условия эксплуатации
Температура эксплуатации -- 0 ~ +60 °C
Влажность -- 5% ~ 95% (без конденсата)
Физические параметры

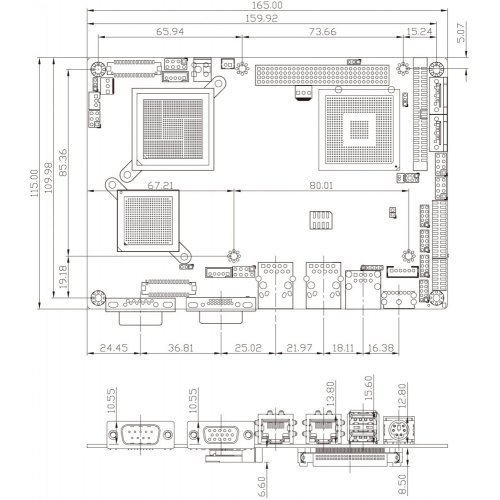

Размер (Ш x В) -- 165 x 115 мм
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- IEI Technology Corp.
| Основные характеристики | |
| Разъем процессора | Процессор предустановлен |
| Установленный процессор | Intel Atom N270 |
| Форм-фактор процессорной платы | EPIC |
| BIOS | AMI |
| Производитель | IEI |
| FDD | Нет |
| RS-232/422/485 | 1 |
| IDE | 1 |
| Поддерживаемые блоки питания | AT / ATX |
| Тестовая конфигурация | Intel Atom Processor N270, 2Гб DDR2 |
| Тип памяти | DDR2 |
| RoHS | Да |
| Тип поддерживаемых процессоров | Intel Atom |
| Объём установленной памяти | Не установлена |
| Максимальный объем памяти | до 2 Гб |
| Количество и тип портов | 1 х 10/100/1000 (RJ-45) |
| Количество и тип разъёмов питания | 4 конт., шаг 4,2 мм, тип MF4 |
| Потребление 12 В | 1.53 А |
| PCI-104 | 1 |
| Compact Flash | 1, Type II |
| IEEE-1394 | Нет |
