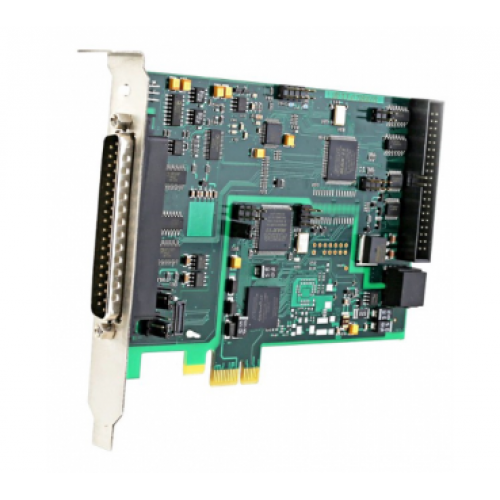

АЦП
Количество каналов -- 16 дифференциальных или 32 с общей 'землей'
Разрядность АЦП -- 16 бит
Эффективная разрядность -- 15,0 бит (400 кГц, диап. изм. 2 В)
Входные поддиапазоны -- ±10 В, ±5 В, ±2 В, ±1 В, ±0,5 В, ±0,2 В
Синхронизация -- от внешнего синхросигнала ? Синхронизация нескольких L-502
Защита входов -- ± 15 В
Гальваническая развязка
Граница гальванической развязки -- Между всеми цепями, выходящими на контакты сигнальных разъёмов, и цепями ПК. Металлический корпус разъема DRB-37М гальванически не развязан от ПК
Испытательное напряжение гальванической развязки -- 500 В в течение 1 мин.
Цифровые входы
Количество входов -- 18 (из них два могут быть использованы для синхронизации)
Режимы ввода данных -- Синхронный ? Асинхронный
Включение резисторных подтяжек к высокому логическому уровню -- Присутствуют
Испытательное напряжение гальванической развязки -- 2,2 кОм относительно +3,3 В (резисторные подтяжки программно включаемые для групп входов)
Максимальная скорость в синхронном режиме -- 2 МГц
Рабочий диапазон напряжений -- 0 …+5,5 В
Высокоимпедансное состояние при выключенном питании -- Присутствует
Максимальный входной ток в при выключенном питании -- 10 мкА
Собственный входной ток в рабочем режиме при программно выключенных резисторных подтяжках -- 10 мкА
Цифровые выходы
Количество выходов -- 16
Управление третьим состоянием выходов -- Присутствует
Режимы вывода данных -- Синхронный ? Асинхронный
Максимальная скорость в синхронном режиме -- 1 Мслов/c
Предельно допустимый ток в цепи нагрузки -- 20 мА
Рекомендуемый ток в цепи нагрузки -- Не более 8 мА
Уровень логической единицы без нагрузки выхода -- +3,3 В
Уровень логического нуля без нагрузки выхода -- 0…+0,1 В
Выходное сопротивление, типичное значение -- 110 Ом
Максимальный ток утечки в рабочем режиме в высокоимпедансном состоянии -- ±1 мкА
Высокоимпедансное состояние при выключенном питании -- Отсутствует
Интерфейс с компьютером
Стандарт -- PCIe x1 rev. 1.0 (плата совместима со слотом PCI Express материнской платы любой пропускной способности: x1, x2, x4, x8, x12, x16, x32).
Максимальная скорость передачи данных по PCIe -- 200 Мбайт/с, дуплекс (физическая пропускная способность PCIe-контроллера)
Разрядность программного слова данных L-502 на PCIe -- 32 бит
Питание
Питание внешних устройств -- +15 В, -15 В, +3,3 В
Максимальная мощности нагрузки, снимаемой со всех выходов -- 0,8 Вт
Требования к окружающей среде
Рабочая температура, град. C -- +5…+ 55°C
Рабочая влажность, % -- До 90% при температуре +25°C
Температура хранения, град. C -- +0…+ 40°C
Конструктивные свойства
Габаритные размеры, мм -- 136 x 101
Дополнительная информация
Производитель -- L-Card
| Основные характеристики | |
| Диапазон входных сигналов по напряжению | ±10 В, ±5 В, ±2 В, ±1 В, ±0,5 В, ±0,2 В |
| Количество каналов АЦП | 32 |
| Рабочая температура, °C | +5 ~ +55 |
| Производитель | Л-Кард |
| Стандарт | PCIe x1 rev. 1.0 (плата совместима со слотом PCI Express материнской платы любой пропускной способности: x1, x2, x4, x8, x12, x16, x32). |
| Разрядность программного слова данных L-502 на PCIe | 32 бит |
| Максимальная скорость передачи данных | 200 Мбайт/с, дуплекс (физическая пропускная способность PCIe-контроллера) |
| Защита входов | ±15 В |
| Синхронизация | От внешнего синхросигналаСинхронизация нескольких L-502 |
| Температура хранения, °C | 0 ~ + 40 |
| Эффективная разрядность | 15,0 бит (400 кГц, диап. изм. 2 В) |
| Питание внешних устройств | +15 В, -15 В, +3,3 В |
| Максимальная мощность нагрузки, снимаемой со всех выходов | 0,8 Вт |
| Габаритные размеры, мм | 136 x 101 |
| Граница гальванической развязки | Между всеми цепями, выходящими на контакты сигнальных разъёмов, и цепями ПК. Металлический корпус разъема DRB-37М гальванически не развязан от ПК |
| Испытательное напряжение гальванической развязки | 500 В в течение 1 мин. |
| Рабочая влажность, % | 0 ~ 90 |
| Разрешение АЦП, бит | 16 |
