Архитектура
Форм-фактор -- Mini - ITX ( Kino )
Процессор
Разъем процессора -- LGA 1150
Тип процессора -- Intel Core i7/i5/i3 (4го поколения)
Системный чипсет
Chipset -- Intel® Q87
Оперативная память
Максимальный объем -- до 16 Гб
Тип памяти -- DDRIII 1600/1333 МГц (Двухканальная)
Разъёмы -- 2 х 240-конт. DIMM
Сетевой контроллер
Контроллер Ethernet -- Intel® I211 + Intel® I217LM c поддержкой Intel® AMT
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45

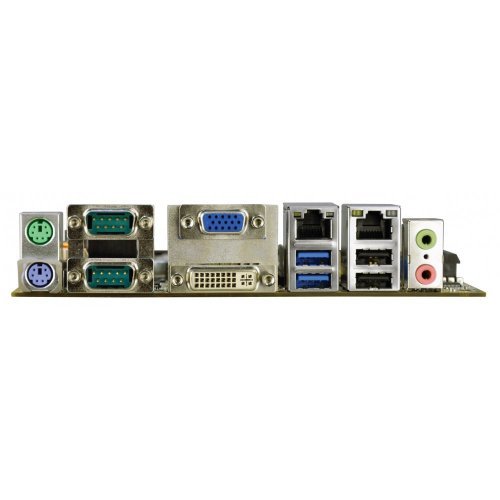

Порты ввода/вывода
Контроллер ввода/вывода -- Fintek F81866
Serial ATA -- 4 х SATAIII ( 6 Гбит/с ) (с поддержкой RAID 0/1/5/10)
USB -- 4 х USB 3.0, 6 х USB 2.0 ( 2 - на планке, 4 - штырьковых разъема )
RS-232 -- 5
RS-422/485 -- 1 ( Переключаемый )
Клавиатура / Мышь -- 2 x PS/2
SMBus -- 1 х 4 конт.
Звук
Звуковой контроллер -- Realtek ALC662, HD Audio
Видео
Видеоконтроллер -- Intel® HD Graphics (зависит от процессора)
Интерфейсы -- VGA, DVI
Установленные на плате разъёмы -- DB-15 ( VGA ) + DVI-D
Доп. возможности -- Поддержка DX11.1 и OpenGL3.2/ MPEG2, VC1, AVC декодирование
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Питание платы
Поддерживаемые блоки питания -- ATX
Разъём на плате -- 24-конт. + 4-конт. ( Шаг 4.2 мм, Тип MF24 + MF4 )
Потребление
Тестовая конфигурация -- Intel® 2.60GHz CPU c 2 х1600MHz 2GB DDR3
5 В -- 3.01 A
12 В -- 6.32 A
5 В SB -- 0.15 A
3.3 В -- 1.11 A
Шины расширения
PCI Express -- 1 x PCIe 4x
PCI Express Mini Card -- 1 ( с возможностью установки mSATA SSD )
Условия эксплуатации
Температура эксплуатации -- -20°C ~ +60°C
Влажность -- 5% ~ 95% (без конденсата)
Физические параметры

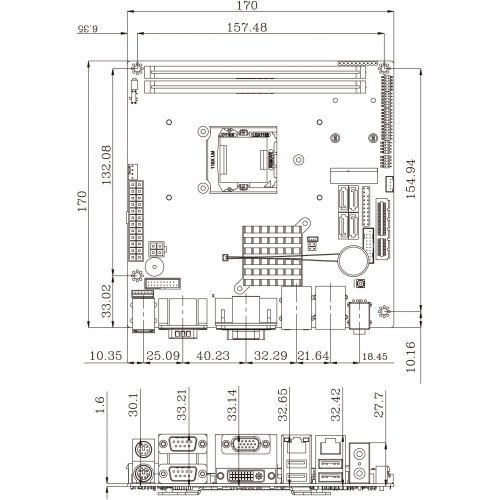

Размер (Ш x В) -- 170 x 170 мм
Вес (брутто / нетто) -- 0.9 кг (брутто)
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- IEI Technology Corp.
| Основные характеристики | |
| Разъем процессора | LGA 1150 |
| Форм-фактор процессорной платы | Mini-ITX |
| BIOS | UEFI |
| Производитель | IEI |
| Габаритные размеры, мм | 170 x 170 |
| Поддерживаемые блоки питания | ATX |
| Тестовая конфигурация | Intel® 2.60GHz CPU c 2 х1600MHz 2GB DDR3 |
| EAC (TC) | Да |
| Тип памяти | DDR3 |
| RoHS | Да |
| Тип поддерживаемых процессоров | Intel CeleronIntel Core i3Intel Core i5Intel Core i7Intel Pentium |
| Объём установленной памяти | Не установлена |
| Потребление 5 В | 3.01 A |
| Частота памяти | 1333 МГц1600 МГц |
| Максимальный объем памяти | до 16 Гб |
| Количество и тип разъёмов питания | ATX (24 + 4 конт.), шаг 4,2 мм, тип MF24 + MF4 |
| Потребление 12 В | 6.32 A |
| Потребление 3.3 В | 1.11 A |
| Потребление 5 В SB | 0.15 A |
