Архитектура
Форм-фактор -- ATX
Процессор
Разъем процессора -- LGA 1155
Тип процессора -- Intel Core i7/i5/i3
Системный чипсет
Chipset -- Intel Q77
BIOS
BIOS -- UEFI BIOS
Оперативная память
Максимальный объем -- до 32 Гб
Тип памяти -- DDRIII 1600/1333 МГц (Двухканальная)
Разъёмы -- 4 х 240-конт. DIMM
Сетевой контроллер
Контроллер Ethernet -- Intel 82579 PHY с поддержкой AMT 7.0 + Intel 82583V PCIe
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45
Порты ввода/вывода
Контроллер ввода/вывода -- Fintek F81866
Serial ATA -- 2 х SATAIII ( 6 Гб/с ) , 4 х SATAII ( 3 Гб/с )
USB -- 4 х USB 3.0, 10 х USB 2.0 ( 2 - на планке, 8 - штырьковых разъема )
RS-232 -- 5
RS-422/485 -- 1 ( Переключаемый )
LPT -- 1
Цифровые входы/выходы -- 8-бит DIO, 4 входа / 4 выхода
SMBus -- 1 х 4 конт.
I2C -- 1 х 4 конт.
Звук
Звуковой контроллер -- Realtek ALC662, HD Audio
Видео
Видеоконтроллер -- Встроенный в чипсет

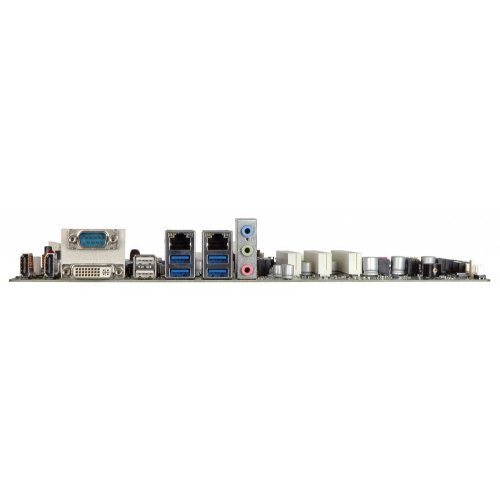

Установленные на плате разъёмы -- 2 x HDMI, DVI-I
Доп. возможности -- Аппаратное декодирование MPEG-2, VC-1, AVC, поддержка DX10.1 и OpenGL 3.0
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Питание платы
Поддерживаемые блоки питания -- ATX
Разъём на плате -- 24-конт. + 4-конт. ( Шаг 4.2 мм, Тип MF24 + MF4 )
Потребление
Тестовая конфигурация -- Intel® 2.4GHz CPU with four 1333MHz 2GB DDR3 memory
5 В -- 4.63A
12 В -- 0.47A
5 В SB -- 0.14A
3.3 В -- 1.39A
Шины расширения
PCI Express -- 1 x PCIe x16, 1 x PCIe x4, 2 x PCIe x1
PCI -- 3
Условия эксплуатации
Температура эксплуатации -- -10°C ~+60°C
Влажность -- 5% ~ 95% (без конденсата)
Физические параметры

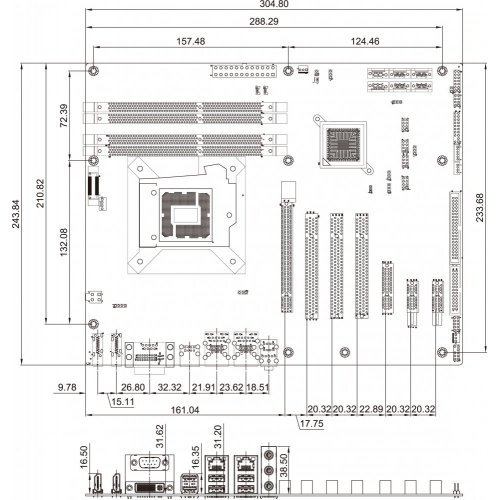

Размер (Ш x В) -- 305 x 244 мм
Вес (брутто / нетто) -- 1.2 кг (брутто), 0.7 кг (нетто)
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- IEI Technology Corp.
| Основные характеристики | |
| Разъем процессора | LGA 1155 |
| Форм-фактор процессорной платы | ATX |
| BIOS | UEFI |
| Производитель | IEI |
| Габаритные размеры, мм | 305 x 244 |
| Поддерживаемые блоки питания | ATX |
| Тестовая конфигурация | Intel® 2.4GHz CPU with four 1333MHz 2GB DDR3 memory |
| Тип памяти | DDR3 |
| RoHS | Да |
| Тип поддерживаемых процессоров | Intel CeleronIntel Core i3Intel Core i5Intel Core i7Intel Pentium |
| Объём установленной памяти | Не установлена |
| Потребление 5 В | 4.63A |
| Частота памяти | 1333 МГц1600 МГц |
| Максимальный объем памяти | до 32 Гб |
| Количество и тип разъёмов питания | ATX (24 + 4 конт.), шаг 4,2 мм, тип MF24 + MF4 |
| Потребление 12 В | 0.47A |
| Потребление 3.3 В | 1.39A |
| Потребление 5 В SB | 0.14A |
