Архитектура
Форм-фактор -- ATX
Процессор
Разъем процессора -- LGA 775
Тип процессора -- Intel Core 2 Quad / Duo, Pentium D / 4, Celeron D
Частота системной шины -- 800 / 1066 / 1333 МГц FSB
Системный чипсет
Chipset -- Intel Q45 + ICH10DO
BIOS
BIOS -- AMI
Оперативная память
Максимальный объем -- до 16 Гб
Тип памяти -- DDRII 667/800 МГц ( Двухканальная )
Разъёмы -- 4 х 240-конт. DIMM
Сетевой контроллер
Контроллер Ethernet -- Intel 82567LM + Intel 82574L
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45

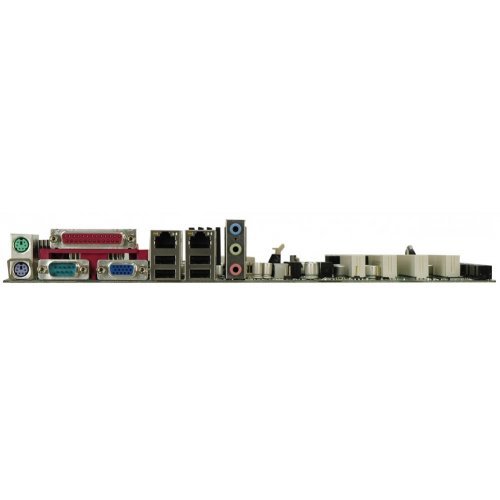

Порты ввода/вывода
Контроллер ввода/вывода -- ITE IT8718F
Serial ATA -- 6 x SATA II-300, поддержка RAID 0, 1, 5, 10
IDE -- Нет
FDD -- 1
USB -- 12 x USB 2.0
RS-232 -- 6
LPT -- 1
IEEE-1394 -- Нет
IrDA -- Нет
Клавиатура / Мышь -- 2 x PS/2
Цифровые входы/выходы -- 8-бит DIO, 4 входа / 4 выхода
Электронный Flash диск
CompactFlash -- Нет
Звук
Звуковой контроллер -- Realtek ALC888
Видео
Видеоконтроллер -- Встроенный в чипсет Intel Q45 ( GMA 4500 )
Интерфейсы -- VGA
Установленные на плате разъёмы -- DB-15 ( VGA )
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Питание платы
Поддерживаемые блоки питания -- ATX
Разъём на плате -- 24-конт. + 4-конт. ( Шаг 4.2 мм, Тип MF24 + MF4 )
Потребление
Тестовая конфигурация -- Intel Core2 Duo E8500 3.16 ГГц DDR2 800 МГц 2 Гб x 4
5 В -- 5.4 A
12 В -- 0.28 A
3.3 В -- 2.64 A
Шины расширения
PCI Express -- 1 x PCIe x16, 1 x PCIe x4
PCI -- 4
Условия эксплуатации
Температура эксплуатации -- 0 ~ +60 °C
Влажность -- 5% ~ 95% (без конденсата)
Физические параметры

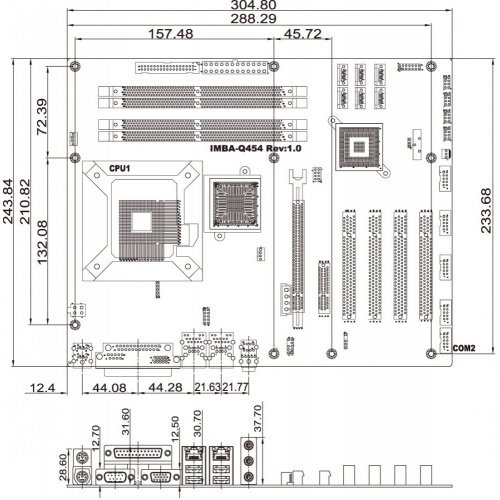

Размер (Ш x В) -- 305 x 244 мм
Вес (брутто / нетто) -- 1.2 кг (брутто), 0.6 кг (нетто)
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- IEI Technology Corp.
| Основные характеристики | |
| Разъем процессора | LGA 775 |
| Форм-фактор процессорной платы | ATX |
| BIOS | AMI |
| Производитель | IEI |
| Габаритные размеры, мм | 305 x 244 |
| Поддерживаемые блоки питания | ATX |
| Тестовая конфигурация | Intel Core2 Duo E8500 3.16 ГГц DDR2 800 МГц 2 Гб x 4 |
| Тип памяти | DDR2 |
| RoHS | Да |
| Тип поддерживаемых процессоров | Intel CeleronIntel Core 2 QuadIntel Pentium 4 |
| Объём установленной памяти | Не установлена |
| Потребление 5 В | 5.4 A |
| Частота памяти | 667 МГц800 МГц |
| Максимальный объем памяти | до 16 Гб |
| Количество и тип портов | 2 x 10/100/1000 (RJ-45) |
| Количество и тип разъёмов питания | ATX (24 + 4 конт.), шаг 4,2 мм, тип MF24 + MF4 |
| Потребление 12 В | 0.28 A |
| Потребление 3.3 В | 2.64 A |
| IEEE-1394 | Нет |
