Архитектура
Форм-фактор -- ATX
Процессор
Разъем процессора -- LGA 2011
Тип процессора -- Intel Xeon E5-2600 series
Системный чипсет
Chipset -- Intel® C602J
BIOS
BIOS -- AMI
Оперативная память
Максимальный объем -- 96 GB ECC RDIMM
Тип памяти -- DDR3 ECC-REG/ECC/Non-ECC 1600/1333/1066 MHz DIMM
Разъёмы -- 6 х 240-конт. DIMM
Сетевой контроллер
Контроллер Ethernet -- LAN1: Intel I210AT LAN2: Intel 82579LM
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45

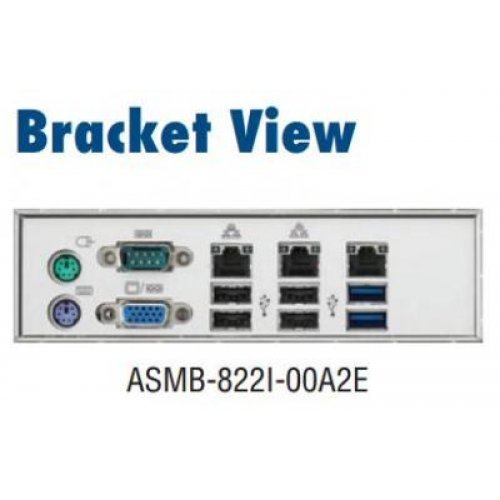

Порты ввода/вывода
Serial ATA -- 4 x SAS 3Gb/s (RAID 0/1/10 support), 4 x SATA2 (RAID 0/1/10/5 support), 2 x SATA3(RAID 0/1/10/5 support)
USB -- 2 х USB 3.0, 10 х USB 2.0 ( 2 - на планке, 8 - штырьковых разъема )
RS-232 -- 2
LPT -- 1
Клавиатура / Мышь -- 2 x PS/2
SMBus -- 1 х 4 конт.
Видео
Видеоконтроллер -- ASPEED AST2300 (PCIe VGA/2D controller, 1920x1200@60Hz 32bpp)
Интерфейсы -- VGA
Установленные на плате разъёмы -- DB-15 ( VGA )
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Питание платы
Поддерживаемые блоки питания -- ATX
Разъём на плате -- 24-конт. + 8-конт. ( Шаг 4.2 мм, Тип MF24 + MF8 )
Потребление
5 В -- 7.77 A
12 В -- 33.48 A
5 В SB -- 2 A
3.3 В -- 13.69 A

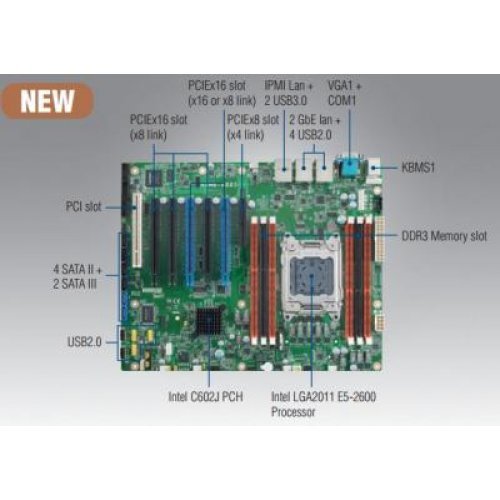

Шины расширения
PCI Express -- 5 x PCIe x16, 1 x PCIe x4
Слоты расширения
Слот 1 -- PCI
Слот 2 -- PCIe x16 slot (Gen3 x8 link)
Слот 3 -- PCIe x16 slot (Gen3 x8 link)
Слот 4 -- PCIe x16 slot (Gen3 x8 or x16 link)
Слот 5 -- PCIe x16 slot (Gen3 x8 link)
Слот 6 -- PCIe x16 slot (Gen3 x8 or x16 link)
Слот 7 -- PCIe x8 slot (Gen2 x4 link)
Условия эксплуатации
Температура эксплуатации -- 0 ~ +60 °C
Влажность -- 5% ~ 95% (без конденсата)
Физические параметры
Размер (Ш x В) -- 305 x 244 мм
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- Advantech
| Основные характеристики | |
| Разъем процессора | LGA 2011 |
| Форм-фактор процессорной платы | ATX |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| BIOS | AMI |
| USB 2.0 | 10 (2 - на планке, 8 - штырьковых разъема) |
| Производитель | Advantech |
| RS-232 | 2 |
| Контроллер Ethernet | Intel 82579LMIntel I210AT |
| Температура эксплуатации, °C | 0 ~ +60 |
| Видеоконтроллер | Aspeed AST2300 |
| Интерфейсы | VGA |
| PCIe x16 | 5 |
| Габаритные размеры, мм | 305 x 244 |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Поддерживаемые блоки питания | ATX |
| EAC (TC) | Да |
| Тип памяти | DDR3 |
| RoHS | Да |
| Клавиатура / Мышь (PS/2) | 2 x PS/2 |
| Тип поддерживаемых процессоров | Intel Xeon E5 |
| Объём установленной памяти | Не установлена |
| Потребление 5 В | 7.77 A |
| Максимальный объем памяти | до 96 Гб |
| Южный мост (Southbridge) | Intel C602J |
| Количество и тип портов | 2 x 10/100/1000 (RJ-45) |
| SMBus | 1 |
| Количество и тип разъёмов питания | ATX (24 + 8 конт.), шаг 4,2 мм, тип MF24 + MF8 |
| Потребление 12 В | 33.48 A |
| Потребление 3.3 В | 13.69 A |
| Потребление 5 В SB | 0,083333333333 |
| USB 3.0 | 2 |
| LPT | 1 |
| PCIe x4 | 1 |
| SATA | 2 x SATA III (6 Гб/с), с поддержкой RAID 0/1/5/104 x SAS (3 Гб/с) с поддержкой RAID 0/1/104 x SATA II (3 Гб/с), с поддержкой RAID 0/1/5/10 |
