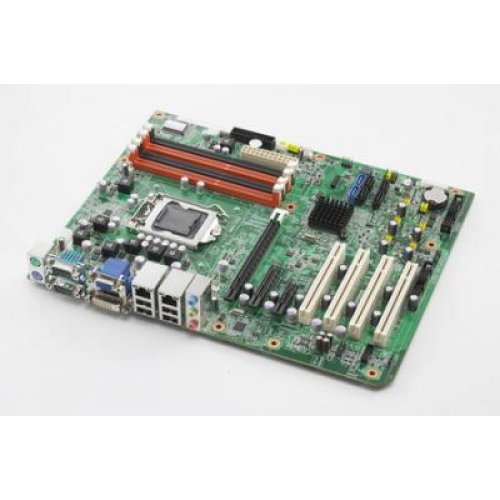

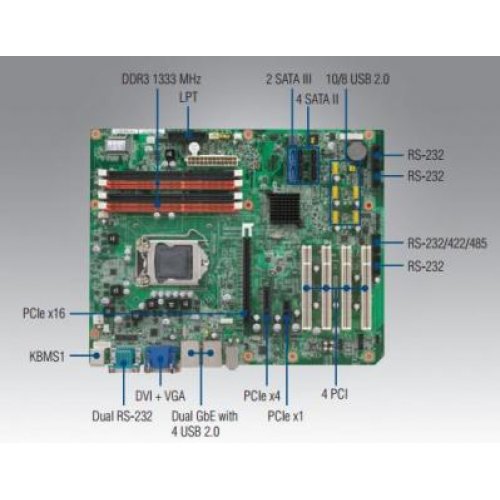

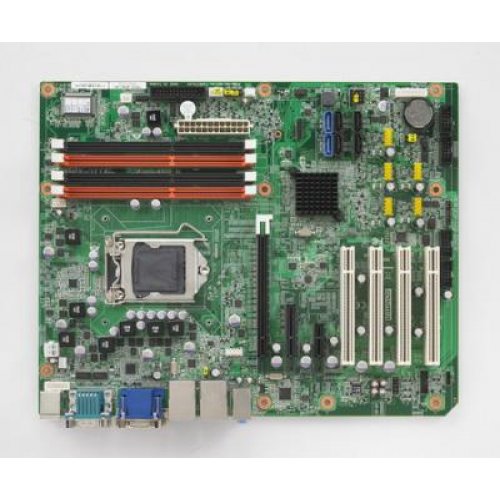

Архитектура
Форм-фактор -- ATX
Процессор
Разъем процессора -- LGA 1155
Тип процессора -- Intel Core i7/i5/i3 Pentium
Системный чипсет
Chipset -- Intel Q67
BIOS
BIOS -- AMI
Оперативная память
Максимальный объем -- до 32 Гб
Тип памяти -- 4 x DDR3 1066/1333 MHz
Разъёмы -- 4 х 240-конт. DIMM
Сетевой контроллер
Контроллер Ethernet -- GbE LAN1: Intel 82579LM, GbE LAN2 : Intel 82583V
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45
Порты ввода/вывода
Serial ATA -- 300 MB/s SATAII x 4 + 600MB/s SATAIII x 2 (Supports SATA RAID 0,1,5,10)
USB -- 14 x USB 2.0 ( 2 - на планке, 12 - штырьковых разъема )
RS-232 -- 5
RS-232/422/485 -- 1 ( Переключаемый )
LPT -- 1
IrDA -- 1
Клавиатура / Мышь -- 2 x PS/2
GPIO -- 1 х 8 bit
Звук
Звуковой контроллер -- Realtek ALC892 HD
Видео
Видеоконтроллер -- Intel® HD Graphics (зависит от процессора)
Интерфейсы -- VGA, DVI
Установленные на плате разъёмы -- DB-15 ( VGA ) + DVI
LCD контроллер
Доп. возможности -- Поддержка двух мониторов
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Питание платы
Поддерживаемые блоки питания -- ATX
Разъём на плате -- 24-конт. + 4-конт. ( Шаг 4.2 мм, Тип MF24 + MF4 )
Требуемые напряжения -- 5 В, 5 В SB
Потребление
Тестовая конфигурация -- Intel Core i5 2400 3.1 GHz- DDR3 4 GB x 4
5 В -- 2.89 A
12 В -- 5.88 A
5 В SB -- 0.5 A
3.3 В -- 1.02 A
Шины расширения
PCI Express -- 1 x PCIe x16, 1 x PCIe x1, 1 x PCIe x4
PCI -- 4
PCIex16 -- 1
Слоты расширения
Слот 1 -- PCI 32bit / 33MHz
Слот 2 -- PCI 32bit / 33MHz
Слот 3 -- PCI 32bit / 33MHz
Слот 4 -- PCI 32bit / 33MHz
Слот 5 -- PCIe x1 (Gen2) 500MB/s per direction
Слот 6 -- PICe x4(Gen2) 2.0GB/s per direction
Слот 7 -- PICe x16 (Gen2) 8.0GB/s per direction
Условия эксплуатации
Температура эксплуатации -- 0 ~ +60 °C
Физические параметры
Размер (Ш x В) -- 305 x 244 мм
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- Advantech
| Основные характеристики | |
| Разъем процессора | LGA 1155 |
| Форм-фактор процессорной платы | ATX |
| BIOS | AMI |
| USB 2.0 | 14 (2 - на планке, 12 - штырьковых разъема) |
| Производитель | Advantech |
| RS-232/422/485 | 1 |
| RS-232 | 5 |
| Контроллер Ethernet | Intel 82579LMIntel 82583V |
| Температура эксплуатации, °C | 0 ~ +60 |
| IrDA | 1 |
| Видеоконтроллер | Встроен в чипсет |
| Интерфейсы | DVIVGA |
| Цифровые (GPIO) | 8-бит |
| PCIe x16 | 1 |
| Габаритные размеры, мм | 305 x 244 |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Поддерживаемые блоки питания | ATX |
| Тестовая конфигурация | Intel Core i5 2400 3.1 GHz- DDR3 4 GB x 4 |
| EAC (TC) | Да |
| Тип памяти | DDR3 |
| RoHS | Да |
| Дополнительные возможности | Поддержка двух мониторов |
| Клавиатура / Мышь (PS/2) | 2 x PS/2 |
| Тип поддерживаемых процессоров | Intel CeleronIntel Core i3Intel Core i5Intel Core i7Intel Pentium |
| Объём установленной памяти | Не установлена |
| Потребление 5 В | 2.89 A |
| Частота памяти | 1066 МГц1333 МГц |
| Максимальный объем памяти | до 32 Гб |
| Южный мост (Southbridge) | Intel Q67 |
| Количество и тип портов | 2 x 10/100/1000 (RJ-45) |
| Контроллер | Realtek ALC892 |
| Количество и тип разъёмов питания | ATX (24 + 4 конт.), шаг 4,2 мм, тип MF24 + MF4 |
| Потребление 12 В | 5.88 A |
| Потребление 3.3 В | 1.02 A |
| Потребление 5 В SB | 0.5 A |
| LPT | 1 |
| PCI | 4 |
| PCIe x4 | 1 |
| SATA | 2 x SATA III (6 Гб/с), с поддержкой RAID 0/1/5/104 x SATA II (3 Гб/с) |
| PCIe x1 | 1 |
