Архитектура
Форм-фактор -- ATX
Процессор
Разъем процессора -- LGA 1155
Тип процессора -- Intel Core i7/i5/i3
Системный чипсет
Chipset -- Intel H61
BIOS
BIOS -- AMI
Оперативная память
Максимальный объем -- 16GB(8GB per DIMM)
Тип памяти -- DDRIII 1066/1333 МГц ( Двухканальная )
Разъёмы -- 2 х 240-конт. DIMM
Сетевой контроллер
Контроллер Ethernet -- Intel 82579V
Скорость передачи -- 10/100/1000 Мбит/с
Разъемы -- RJ-45

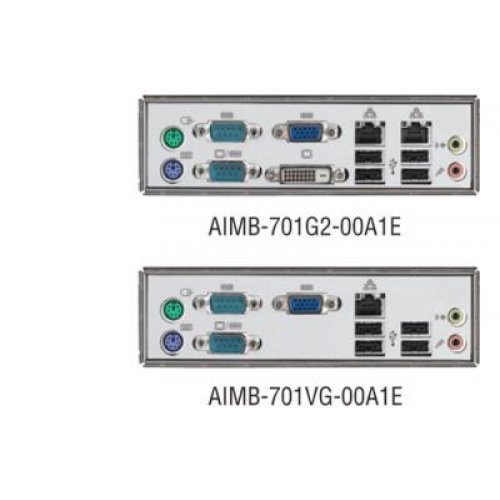

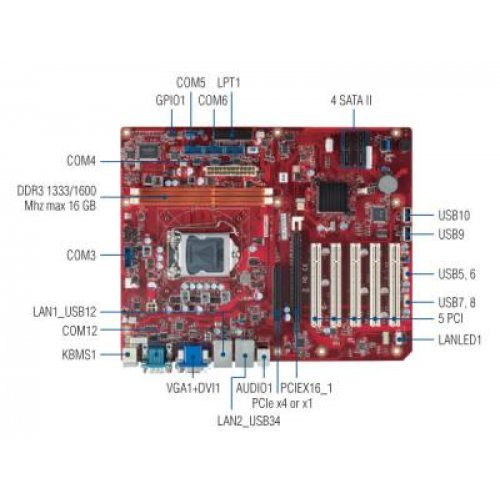

Порты ввода/вывода
Serial ATA -- 4 x SATA II-300
USB -- 10 x USB 2.0
RS-232 -- 2
LPT -- 1
Клавиатура / Мышь -- 2 x PS/2
GPIO -- 1 х 8 bit
Звук
Звуковой контроллер -- Realtek ALC892 HD
Видео
Видеоконтроллер -- Intel® HD Graphics (зависит от процессора)
Интерфейсы -- VGA
Установленные на плате разъёмы -- DB-15 ( VGA )
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Питание платы
Поддерживаемые блоки питания -- ATX
Потребление
Тестовая конфигурация -- Intel i7 2600 3.4 GHz, DDR3 4 GB x 2
5 В -- 1.08 A
12 В -- 5.48 A
5 В SB -- 1.76 A
3.3 В -- 1.01 A
Шины расширения
PCI Express -- 1 x PCIe x16, 1 x PCIe x4
PCI -- 5
PCIex16 -- 1
Условия эксплуатации
Температура эксплуатации -- 0 ~ +60 °C
Физические параметры
Размер (Ш x В) -- 305 x 244 мм
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- Advantech
| Основные характеристики | |
| Разъем процессора | LGA 1155 |
| Форм-фактор процессорной платы | ATX |
| BIOS | AMI |
| USB 2.0 | 10 |
| Производитель | Advantech |
| RS-232 | 2 |
| Контроллер Ethernet | Intel 82579V |
| Температура эксплуатации, °C | 0 ~ +60 |
| Видеоконтроллер | Встроен в чипсет |
| Интерфейсы | VGA |
| Цифровые (GPIO) | 8-бит |
| PCIe x16 | 1 |
| Габаритные размеры, мм | 305 x 244 |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Поддерживаемые блоки питания | ATX |
| Тестовая конфигурация | Intel i7 2600 3.4 GHz, DDR3 4 GB x 2 |
| EAC (TC) | Да |
| Тип памяти | DDR3 |
| RoHS | Да |
| Клавиатура / Мышь (PS/2) | 2 x PS/2 |
| Тип поддерживаемых процессоров | Intel CeleronIntel Core i3Intel Core i5Intel Core i7Intel Pentium |
| Объём установленной памяти | Не установлена |
| Потребление 5 В | 1.08 A |
| Частота памяти | 1066 МГц1333 МГц |
| Максимальный объем памяти | до 16 Гб |
| Южный мост (Southbridge) | Intel H61 |
| Количество и тип портов | 1 х 10/100/1000 (RJ-45) |
| Контроллер | Realtek ALC892 |
| Потребление 12 В | 5.48 A |
| Потребление 3.3 В | 1.01 A |
| Потребление 5 В SB | 1.76 A |
| LPT | 1 |
| PCI | 5 |
| PCIe x4 | 1 |
| SATA | 4 x SATA II (3 Гб/с) |
