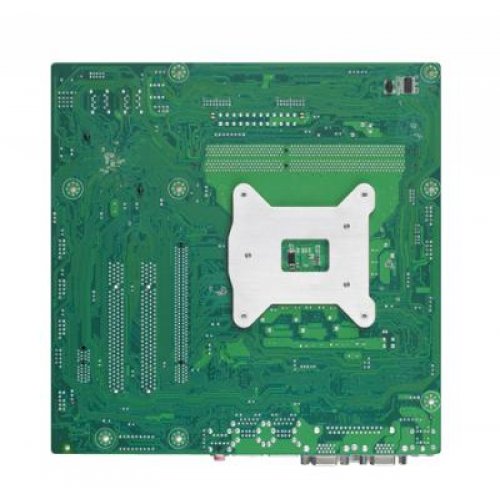

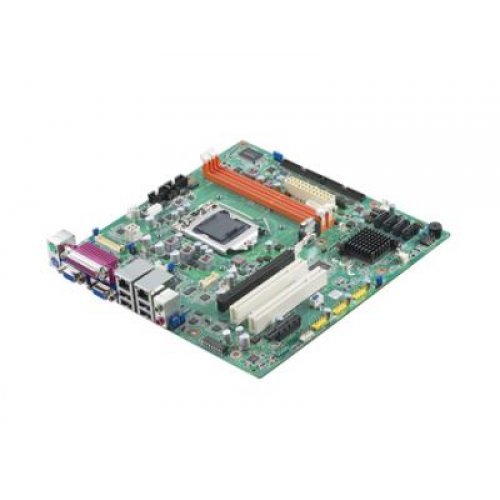

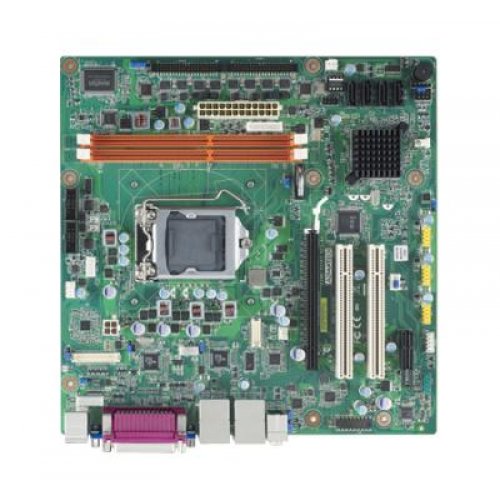

Архитектура
Форм-фактор -- Micro - ATX
Процессор
Разъем процессора -- LGA 1155
Тип процессора -- Intel Core i7/i5/i3, Celeron
Системный чипсет
Chipset -- Intel H61
BIOS
BIOS -- AMI
Оперативная память
Максимальный объем -- до 16 Гб
Тип памяти -- DDRIII 1066/1333 МГц ( Двухканальная )
Разъёмы -- 2 х 240-конт. DIMM
Сетевой контроллер
Контроллер Ethernet -- 2 x Realtek RTL8111E PCIe GbE с поддержкой ASF 2.0
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45

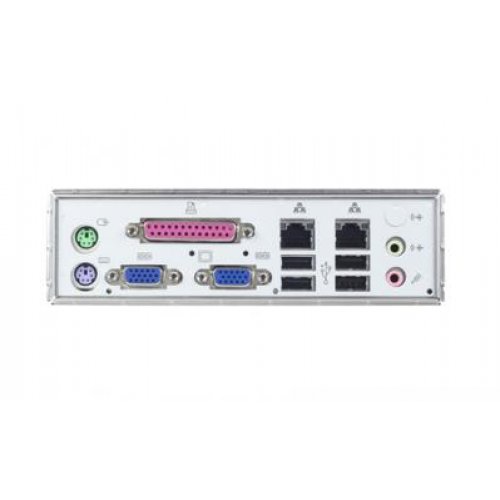

Порты ввода/вывода
Serial ATA -- 4 x SATA II-300
USB -- 10 x USB 2.0
RS-232 -- 8
RS-232/422/485 -- 2 х RS-232/422/485
Клавиатура / Мышь -- 2 x PS/2
GPIO -- 1 х 8 bit
Звук
Звуковой контроллер -- Realtek ALC892 HD
Видео
Видеоконтроллер -- Intel® HD Graphics (зависит от процессора)
Интерфейсы -- VGA, DVI, LVDS
Установленные на плате разъёмы -- 2 x DB-15 ( VGA )
LCD контроллер
LVDS -- 18/24-битный LVDS, два канала
Доп. возможности -- Поддержка двух мониторов
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Питание платы
Поддерживаемые блоки питания -- ATX
Разъём на плате -- 24-конт. + 4-конт. ( Шаг 4.2 мм, Тип MF24 + MF4 )
Потребление
Тестовая конфигурация -- Intel Core i7-2600 3.4GHz, 4GB DDR3 1333MHz x 2
5 В -- 2.25 A
12 В -- 6.66 A
5 В SB -- 0.49 A
3.3 В -- 1.05 A
-12 B -- 0.13 A
Шины расширения
PCI Express -- 1 x PCIe 16x, 1 x PCIe 1x
PCI -- 2
PCIex16 -- 1
Условия эксплуатации
Температура эксплуатации -- 0 ~ +60 °C
Физические параметры
Размер (Ш x В) -- 244 x 244 мм
Вес (брутто / нетто) -- 1.2 кг (брутто)
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- Advantech
| Основные характеристики | |
| Разъем процессора | LGA 1155 |
| Форм-фактор процессорной платы | MicroATX |
| BIOS | AMI |
| USB 2.0 | 10 |
| Производитель | Advantech |
| RS-232/422/485 | 2 |
| RS-232 | 8 |
| Контроллер Ethernet | 2 x Realtek RTL8111E |
| Температура эксплуатации, °C | 0 ~ +60 |
| Тип и разъём LVDS | 18/24-битный LVDS, два канала |
| Видеоконтроллер | Встроен в чипсет |
| Интерфейсы | DVILVDSVGA |
| Цифровые (GPIO) | 8-бит |
| PCIe x16 | 1 |
| Габаритные размеры, мм | 244 x 244 |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Поддерживаемые блоки питания | ATX |
| Тестовая конфигурация | Intel Core i7-2600 3.4GHz, 4GB DDR3 1333MHz x 2 |
| EAC (TC) | Да |
| Тип памяти | DDR3 |
| RoHS | Да |
| Дополнительные возможности | Поддержка двух мониторов |
| Клавиатура / Мышь (PS/2) | 2 x PS/2 |
| Вес брутто, кг | 1.2 |
| Тип поддерживаемых процессоров | Intel CeleronIntel Core i3Intel Core i5Intel Core i7Intel Pentium |
| Объём установленной памяти | Не установлена |
| Потребление 5 В | 2.25 A |
| Частота памяти | 1066 МГц1333 МГц |
| Максимальный объем памяти | до 16 Гб |
| Южный мост (Southbridge) | Intel H61 |
| Количество и тип портов | 2 x 10/100/1000 (RJ-45) |
| Контроллер | Realtek ALC892 |
| Количество и тип разъёмов питания | ATX (24 + 4 конт.), шаг 4,2 мм, тип MF24 + MF4 |
| Потребление 12 В | 6.66 A |
| Потребление 3.3 В | 1.05 A |
| Потребление 5 В SB | 0.49 A |
| PCI | 2 |
| SATA | 4 x SATA II (3 Гб/с) |
| PCIe x1 | 1 |
| Потребление -12 B | 0.13 A |
