Дискретный ввод
Количество и тип каналов -- 16, типа 'сухой контакт', с общим '-'
Защита от дребезга (на включение) -- Открытый
Защита от дребезга (на выключение) -- Замкнут на землю
Дискретный ввод, счетчик
Разрядность счетчика -- 16 бит
Максимальная частота счета -- 100 Гц
Минимальная ширина импульса -- 5 мс
Интерфейс
Тип интерфейса -- RS-485
Протокол передачи данных -- Modbus RTU, DCON
Скорость передачи данных -- 1200 ~ 115200 бит/с
Сторожевой таймер -- Есть
Требования по электропитанию
Рабочее напряжение -- 10 ~ 30 В пост.
Потребление тока -- 0.7 Вт
Требования к окружающей среде
Рабочая температура, град. C -- -25 ~ +75
Рабочая влажность, % -- 10 ~ 95
Температура хранения, град. C -- -40 ~ +85
Конструктивные свойства
Габаритные размеры, мм -- 72 x 123 x 35
Материал корпуса -- Пластик
Монтаж -- На DIN-рейку
Комплект поставки -- Устройство ? Краткое руководство пользователя
| Основные характеристики | |
| Интерфейс | RS-485 |
| Рабочая температура, °C | -25 ~ +75 |

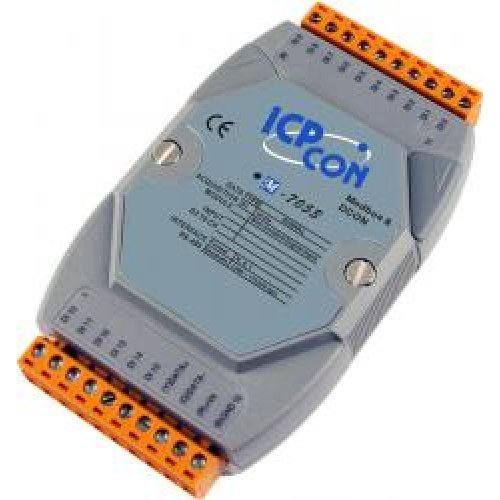

| Производитель | ICP DAS |
| Максимальное разрешение счетчика | 16 бит |
| Тип шины модуля | Последовательная |
| Входное сопротивление | Нет |
| Количество каналов дискретного ввода | 16 |
| Температура хранения, °C | -40 ~ +85 |
| Сторожевой таймер | Есть, Модуль (1.6 секунд), Передача данных (Программно) |
| Напряжение в открытом состоянии | Влажный контакт: -Сухой контакт: Открытый |
| Минимальная ширина импульса | 5 мс |
| Напряжение в закрытом состоянии | Влажный контакт: -Сухой контакт: Замкнут на GND |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Габаритные размеры, мм | 123 x 72 x 35 |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Потребление тока | 0.7 Вт |
| Монтаж | На DIN-рейкуНастольный/настенный |
| Комплект поставки | Краткое руководство пользователяУстройство |
| Максимальная частота входного сигнала | 100 Гц |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Материал корпуса | Пластик |
| Изоляция каналов внутренней логики | Нет |
| Индикаторы ввода/вывода | Нет |
| Тип каналов дискретного ввода | Сухой контакт: Источник, Влажный контакт - |
| Защита от неверной полярности | Есть |
| Формат данных | (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) |
| Защита от перенапряжения | Нет |
| Протоколы последовательной связи | DCONModbus RTU |
| Защита EFT (IEC 61000-4-4) | Нет |
| Изоляция каналов | Нет |
| Рабочее расстояние для сухого контакта | 500 м макс. |
| Защита ESD (IEC 61000-4-2) | Нет |
