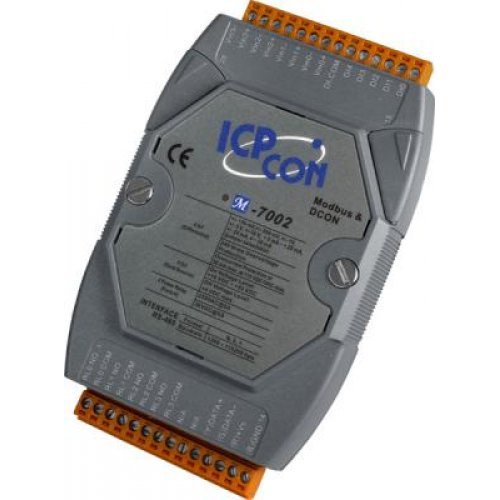

Аналоговый ввод
Количество и тип каналов -- 4 дифференциальных
Диапазон входных сигналов по напряжению -- +/- 10 В ? +/- 5 В ? +/-1 В ? +/- 150 мВ ? +/- 500 мВ
Диапазон входных сигналов по току -- 0 ~ 20 мА ? 4 ~ 20 мА ? +/- 20 мА
Выбор входного диапазона 'по току' -- Выбирается джампером
Разрешение АЦП -- 12/16 бит
Защита от перенапряжения -- 240 В
Максимальная частота выборки -- Режим Normal: 10 Гц, режим Fast: 60 Гц
Точность АЦП -- Режим Normal: 0.1%, режим Fast: 0.5%
Входной импеданс -- По напряжению: 2 МОм, по току:139 Ом
Защита каналов от электростатического разряда -- +/-4 кВ
Дискретный ввод
Количество и тип каналов -- 5, типа 'влажный контакт', с общим '+' / с общим '-'
Входной импеданс -- 10 кОм
Защита от перенапряжения -- +/-70 В пост.
Защита каналов от электростатического разряда -- +/-4 кВ
Защита от дребезга (на включение) -- 10 ~ 50 В пост.
Защита от дребезга (на выключение) -- +4 В пост. макс.
Дискретный вывод
Количество и тип каналов -- 4 силовых реле, Form A
Защита каналов от электростатического разряда -- +/-4 кВ
Задание безопасных значений при потере связи -- Есть
Задание безопасных значений при включении модуля -- Есть
Реле
Время включения -- 6 мс
Время выключения -- 3 мс
Количество циклов переключения реле -- Механически: 2*10млн, электрически: 100тыс
Коммутированный ток (пост.) -- 5 А при 30 В
Коммутированный ток (перем.) -- 5 А при 250 В
Сопротивление изоляции -- 3000 В пост.
Интерфейс
Тип интерфейса -- RS-485
Протокол передачи данных -- DCON Modbus/RTU
Скорость передачи данных -- 1200 ~ 115200 бит/с
Сторожевой таймер -- Есть
Гальваническая изоляция -- 2500 В пост.
Требования по электропитанию
Рабочее напряжение -- +10 ~ +30 В пост.
Потребление тока -- 1.8 Вт
Требования к окружающей среде
Рабочая температура, град. C -- -25 ~ +75
Рабочая влажность, % -- 10 ~ 95
Температура хранения, град. C -- -40 ~ +85
Конструктивные свойства
Габаритные размеры, мм -- 72 x 123 x 35
Материал корпуса -- Пластик
Монтаж -- На DIN-рейку
Комплект поставки -- Устройство ? Краткое руководство пользователя
| Основные характеристики | |
| Диапазон входных сигналов по напряжению | ±1 В±5 В±10 В±150 мВ±500 мВ |
| Интерфейс | RS-485 |
| Количество каналов АЦП | 4 |
| Диапазон входных сигналов по току | 0 ~ 20 мА4 ~ 20 мА±20 мАВыбирается джамперомТребуется внешний резистор 125 Ом |
| Рабочая температура, °C | -25 ~ +75 |
| Производитель | ICP DAS |
| Разрешение АЦП | 12 бит16 бит |
| Максимальное разрешение счетчика | 16 бит |
| Точность АЦП | Обычный режим: ±0.1%Ускоренный режим: ±0.5% или лучше |
| Частота дискретизации | Ускоренный режим: 60 Гц (Общая) |
| Количество каналов релейного вывода | 4 |
| Входное сопротивление | По напряжению: 2 МОмПо току: 125 Ом |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Напряжение изоляции, В | 3750 |
| Количество каналов дискретного вывода | 4 |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| Количество каналов дискретного ввода | 5 |
| Температура хранения, °C | -40 ~ +85 |
| Тип каналов дискретного вывода | Силовое реле |
| Сторожевой таймер | Есть, Модуль (1.6 секунд), Передача данных (Программно) |
| Напряжение в открытом состоянии | +10 ~ +50 В пост. |
| Напряжение в закрытом состоянии | +4 В пост. макс. |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Габаритные размеры, мм | 123 x 72 x 35 |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Время переключения реле | 6 мс |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Потребление тока | 1.8 Вт |
| Монтаж | На DIN-рейкуНастольный/настенный |
| Комплект поставки | Краткое руководство пользователяУстройство |
| Максимальная частота входного сигнала | 50 Гц |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Установка значения при подаче питания | Есть, настраивается программно |
| Установка безопасного значения | Есть |
| Материал корпуса | Пластик |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Индикаторы ввода/вывода | Нет |
| Тип каналов дискретного ввода | Влажный |
| Защита от неверной полярности | Есть |
| Формат данных | (N, 8, 1) |
| Общая защита от перенапряжения | ±200 В пост.тока |
| Защита от перенапряжения | ±70 В пост. |
| Протоколы последовательной связи | DCONModbus RTU |
| Тип каналов аналогового ввода | Дифференциальные |
| Индивидуальная настройка каналов | Есть |
| Время восстановления | 3 мс |
| Защита от электромагнитных помех | 3000 В пост. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита каналов от электростатического разряда | +/-4 кВ |
| Защита ESD (IEC 61000-4-2) | 4 кВ |
| Механическая износостойкость | 20000000 переключений |
| Электрическая износостойкоость | 100000 переключений |
