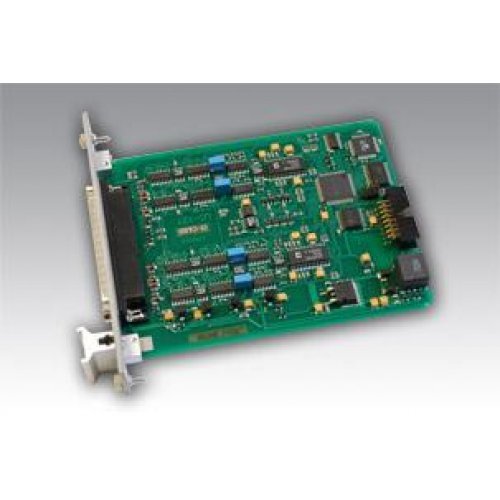

АЦП
Количество каналов -- 4 с дифференциальным входом
Разрядность АЦП -- 16 бит
Поддиапазоны измерения входного сигнала -- ± 10В, ± 3В, ± 1В, ± 300мВ, ± 100мВ, ± 30мВ
Частота преобразования АЦП -- от 3,472 кГц до 78,125 кГц (задается формулой и фиксированной сеткой частот)
Входное сопротивление дифференциального входа, не менее -- 10 МОм во включенном состоянии
Предельно допустимые напряжения на аналоговых входах (защита входов) -- ± 20В во включенном состоянии ? ± 20В в выключенном состоянии
Пределы допускаемой основной приведенной погрешности измерения напряжения постоянного тока на частотах преобразования АЦП 78,125 кГц- 39,062 кГц- 17,361 кГц: -- ± 1,0% в поддиапазоне измерений ± 30мВ ? ± 0,5% в поддиапазоне измерений ± 100мВ ? ± 0,2% в поддиапазонах измерений ± 300мВ, ± 1В, ± 3В, ± 10В
Коэффициент подавления синфазной помехи 50 Гц в дифференциальном режиме, не менее -- Не менее 80 дБ
Межканальное прохождение синусоидального сигнала 1 кГц на всех поддиапазонах -- Не более -80 дБ
Внешняя синхронизация
Вход синхронизации SYN_IN -- Совместим с выходным логическим уровнем TTL/CMOS – элементов с напряжением питания +3,3 В/+5 В- Вход имеет резисторную подтяжку 20 кОм к цепи AGND. Входной ток не более 270 мкА
Выход синхронизации SYN_OUT -- Имеет выходной логический уровень LVTTL – элементов с напряжением питания +3,3В, по умолчанию находится в Z состоянии с резисторной подтяжкой 20 кОм к цепи AGND
Питание
Выходное напряжение -- ± 15 В
Максимальный ток нагрузки -- 50 мА по каждому выходу относительно цепи AGND
Выходное сопротивление -- 26 Ом по каждому выходу
Дополнительная информация
Производитель -- L-Card
| Основные характеристики | |
| Диапазон входных сигналов по напряжению | ±10 В, ±3 В, ±1 В, ±300 мВ, ±100 мВ, ±30 мВ |
| Количество каналов АЦП | 4 |
| Производитель | Л-Кард |
| Выходное сопротивление | 26 Ом по каждому выходу |
| Рабочее напряжение | ±15 В |
| Разрешение АЦП, бит | 16 |
| Пределы допускаемой основной относительной погрешности без приме | ± 0,2% в поддиапазонах измерений ± 300мВ, ± 1В, ± 3В, ± 10В± 0,5% в поддиапазоне измерений ± 100мВ± 1,0% в поддиапазоне измерений ± 30мВ |
| Предельно допустимые напряжения на аналоговых входах (защита вхо | ± 20В в выключенном состоянии± 20В во включенном состоянии |
| Коэффициент подавления синфазной помехи 50 Гц в дифференциальном | Не менее 80 дБ |
| Частота преобразования АЦП | от 3,472 кГц до 78,125 кГц (задается формулой и фиксированной сеткой частот) |
| Межканальное прохождение синусоидального сигнала 1 кГц на всех п | Не более -80 дБ |
| Вход синхронизации SYN_IN | Совместим с выходным логическим уровнем TTL/CMOS – элементов с напряжением питания +3,3 В/+5 В- Вход имеет резисторную подтяжку 20 кОм к цепи AGND. Входной ток не более 270 мкА |
| Выход синхронизации SYN_OUT | Имеет выходной логический уровень LVTTL – элементов с напряжением питания +3,3В, по умолчанию находится в Z состоянии с резисторной подтяжкой 20 кОм к цепи AGND |
| Входное сопротивление дифференциального входа, не менее | 10 МОм во включенном состоянии |
| При частоте входного сигнала 15…25 кГц | 2% для поддиапазонов измерений ± 10В, ± 3В, ± 1В4% для поддиапазонов измерений ± 300мВ, ± 100мВ, ± 30мВ |
| При частоте входного сигнала 5…15 кГц | 0,5% для поддиапазонов измерений ± 10В, ± 3В, ± 1В1% для поддиапазонов измерений ± 300мВ, ± 100мВ, ± 30мВ |
| При частоте входного сигнала 0,02…5 кГц | 0,3% для поддиапазонов измерений ± 300мВ, ± 100мВ, ± 30мВ± 0,15% для поддиапазонов измерений ± 10В, ± 3В, ± 1В |
| Максимальный ток нагрузки | 50 мА по каждому выходу относительно цепи AGND |
