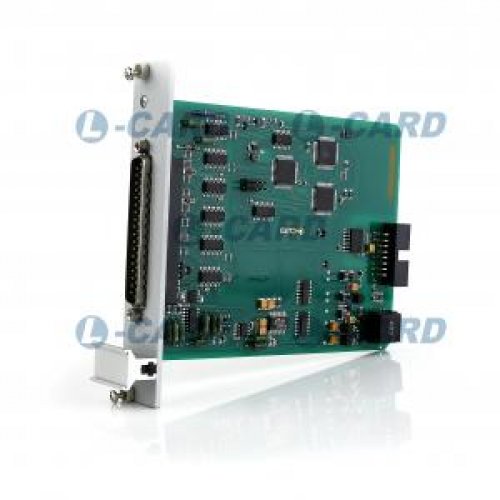

АЦП
Количество каналов -- 16 дифференциальных или 32 с общей 'землей'
Разрядность АЦП -- 14 бит
Поддиапазоны измерения входного сигнала -- ± 10В, ± 2,5В, ± 0,6В, ± 0,15В
Максимальная частота дискретизации -- 400 кГц (суммарная для всех опрашиваемых каналов)
Входное сопротивление при одноканальном вводе, не менее -- 10 МОм во включенном состоянии ? 1 кОм в выключенном состоянии
Предельно допустимые напряжения на аналоговых входах (защита входов) -- ± 27В во включенном состоянии ? ± 16В в выключенном состоянии
Эффективная разрядность, рассчитанная по отношению сигнал/(шум+гармоники) полученная при оцифровке синусоид. сигнала: 1 кГц, 2,5В- при Fпр. АЦП 100 кГц -- 12,8 бит (±10 В, ±2,5 В), 12,5 бит (±0,625 В), 12,0 бит (±0,15 В)
Пределы допускаемой основной приведенной (к конечному значению поддиапазона) погрешности измерения напряжения постоянного тока -- 0,05% в поддиапазонах ± 10В и ± 2,5В ? 0,1% в поддиапазоне ± 0,6В ? 0,5% в поддиапазоне ± 0,15В
Коэффициент подавления синфазной помехи 50 Гц в дифференциальном режиме, не менее -- 70 дБ
Интегральная нелинейность преобразования -- Макс. ± 1,5 МЗР
Дифференциальная нелинейность преобразования -- Макс. от –1 до +1,5 МЗР
Межканальное прохождение синусоидального сигнала 1 кГц на диапазоне ± 10В, при частоте преобразования АЦП 400 кГц и внутреннем сопротивлении источников сигнала 50 Ом -- -92 дБ
Внешняя синхронизация
Режимы синхронизации -- Внутренняя или внешняя от входов: START - синхронизация старта сбора данных- SYN - внешняя частота преобразования АЦП
Тип входа -- Логический TTL/CMOS вход, срабатывание “по фронту” или “по спаду” устанавливается программно
Дополнительная информация
Производитель -- L-Card
| Основные характеристики | |
| Диапазон входных сигналов по напряжению | ±10 В, ±2,5 В, ±0,6 В, ±0,15 В |
| Количество каналов АЦП | 16/32 |
| Тип входа | логический TTL/CMOS вход, срабатывание “по фронту” или “по спаду” устанавливается программно |
| Производитель | Л-Кард |
| Входное сопротивление | >1 кОм в выключенном состоянии (при одноканальном вводе)>10 МОм во включенном состоянии (при одноканальном вводе) |
| Максимальная частота преобразования | 400 кГц (суммарная для всех опрашиваемых каналов) |
| Эффективная разрядность | 12,2 бит в поддиапазоне ± 2,5В |
| Разрешение АЦП, бит | 14 |
| Режимы синхронизации | Внутренняя или внешняя от входов: START - синхронизация старта сбора данных- SYN - внешняя частота преобразования АЦП |
| Интегральная нелинейность преобразования | Макс. ± 1 МЗР |
| Пределы допускаемой основной относительной погрешности без приме | 0,05% в поддиапазонах ± 10В и ± 2,5В0,1% в поддиапазоне ± 0,6В0,5% в поддиапазоне ± 0,15В |
| Предельно допустимые напряжения на аналоговых входах (защита вхо | ± 16В в выключенном состоянии± 27В во включенном состоянии |
| Дифференциальная нелинейность преобразования | Макс. от –1 до +1,5 МЗР |
| Межканальное прохождение синусоидального сигнала 1 кГц на диапаз | -92 дБ |
| Коэффициент подавления синфазной помехи 50 Гц в дифференциальном | 70 дБ |
