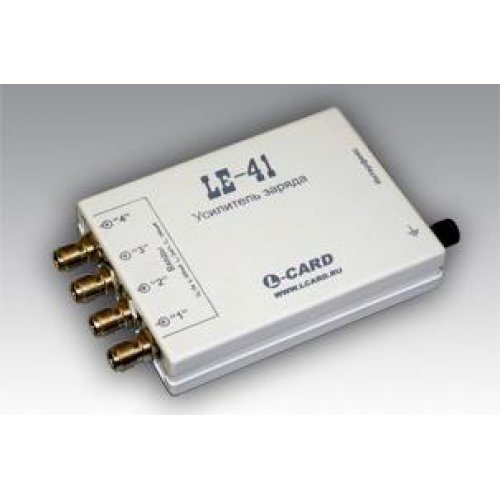

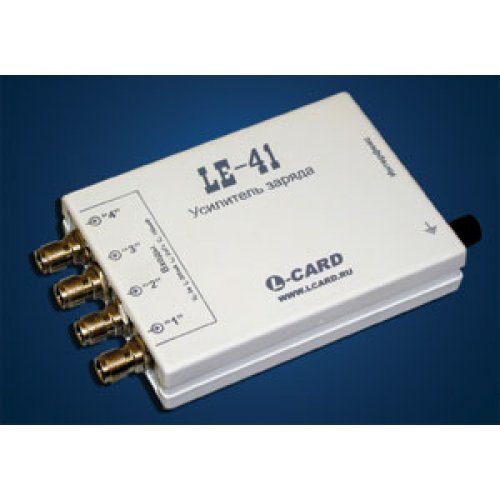

Усилитель
Количество каналов -- 4
Коэффициент передачи -- 0,9 мВ/пКл, 10 мВ/пКл
Точность коэффициента передачи -- ±9 % без калибровки, ±1 % с учетом калибровки
Нижняя граница частот полосы пропускания -- 0,3 Гц (по уровню –3 дБ)
Верхняя граница частот полосы пропускания -- 2200 Гц, 22000 Гц (по уровню –3 дБ)
Спад АЧХ выше 20000 Гц -- Не менее 12 дБ/октава
Спад АЧХ ниже 0,3 Гц -- 12 дБ/октава
Межканальное прохождение сигнала -- Не хуже -90 дБ
Вход заряда
Максимальная амплитуда заряда в полосе пропускания, нКл -- 9,0 (для коэф. передачи 0,9 мВ/пКл)- 0,8 (для коэф. передачи 10 мВ/пКл)
Типичное значение уровня шума, приведённого ко входу (при емкости источника заряда 1000 пФ) -- 6 фКл (в полосе частот пропускания 0,3...2200 Гц)- 15 фКл (в полосе частот пропускания 0,3...22000 Гц)
Разъемы -- TNC (4 шт)
Выходы напряжения с общей землёй
Выходное напряжение пик-пик, не менее -- ±8 В (1 мА)
Выходное сопротивление -- 62 Ом ± 1%
Выходное напряжение смещения -- Не более ±10 мВ
Разъем -- DRB-25F
Контроллер
Тип -- ATMEGA88
Интерфейс управления -- RS-485, например от модуля LTR43 или другой системы
Основные функции микроконтроллера -- Хранение калибровочных коэффициентов и серийного номера для программного доступа к ним со стороны RS-485 ? Хранение заданных настроек (в частности, при использовании LE-41 без программного управления) ? Програмное включение/выключение тестового режима (проверки исправности входной цепи каждого канала) ? Программное управление входным диапазоном и верхней частотой полосы пропускания
Питание
От модуля LTR22, LTR24-1 или внешнего двуполярного источника напряжения -- +12…+15 В (не более 30 мА)- -12…-15 В (не более 16 мА)
Требования к окружающей среде
Рабочая температура, град. C -- -40 ... +55º-С
Конструктивные свойства
Габаритные размеры, мм -- 95 х 150 х 26
Дополнительная информация
Производитель -- L-Card
| Основные характеристики | |
| Количество каналов | 4 |
| Интерфейс управления | RS-485, например от модуля LTR43 или другой системы |
| Разъемы | TNC (4 шт) |
| Тип микроконтроллера | ATMEGA88 |
| Коэффициент передачи | 0,9 мВ/пКл, 10 мВ/пКл |
| Производитель | Л-Кард |
| Точность коэффициента передачи | ± 1% с учетом калибровки± 9% без калибровки |
| Нижняя граница полосы пропускания | 0,3 Гц (по уровню –3 дБ) |
| Верхняя граница полосы пропускания | 2200 Гц, 22000 Гц (по уровню –3 дБ) |
| Спад АЧХ выше 20000 Гц | не менее 12 дБ/октава |
| Спад АЧХ ниже 0,3 Гц | 12 дБ/октава |
| Межканальное прохождение сигнала | не хуже -90 дБ |
| Максимальная амплитуда заряда в полосе пропускания, нКл | 0,8 (для коэф. передачи 10 мВ/пКл)9,0 (для коэф. передачи 0,9 мВ/пКл) |
| Выходное напряжение пик-пик, не менее | ± 8 В (1 мА) |
| Выходное напряжение смещения | не более ± 10 мВ |
| Выходное сопротивление | 8f047943-e93b-11e6-8dc0-00155d0c1500 |
| От модуля LTR22, через выходной разъем | +12…+15 В (не более 30 мА)-12…-15 В (не более 16 мА) |
| Габаритные размеры, мм | 95 x 150 x 26 |
