Дискретный ввод
Количество каналов -- 12
Тип каналов -- С общим '+'
Режим работы -- Дискретный вход или счетчик (до 900 Гц)
Общий провод -- 1 контакт на 12 каналов
Сухой контакт -- Логический '0': замкнут на землю ? Логическая '1': открыт
Влажный контакт -- Логический '0': 0~3 В постоянного тока ? Логическая '1': 10~30 В постоянного тока
Напряжение изоляции -- 3000 В постоянного тока
Дискретный вывод
Количество каналов -- 8
Тип каналов -- С общим '-'
Режим работы -- Дискретный выход или генератор импульсов (до 100 Гц)
Напряжение -- 24 В постоянного тока (номинал)
Нагрузочная способность выходов -- 200 мА на канал (макс.)
Оптическая развязка -- 3000 В постоянного тока
Защита от перегрева -- 170 °С
Защита по току -- 750 мА на канал
Интерфейс LAN
Ethernet -- 10/100 Мбит/с, разъем RJ45
Протоколы -- Modbus/TCP, TCP/IP, UDP, DHCP, Bootp, SNMP, HTTP, SNTP
Последовательный порт
Интерфейс -- RS-485, двухпроводный
Протоколы -- Modbus/RTU
Параметры последовательной связи
Четность -- нет
Количество бит данных -- 8
Управление потоками данных -- нет
Количество стоповых бит -- 1
Скорость передачи данных, бит/сек -- 1200 ~ 115200
Параметры кабеля
Допустимый диаметр -- AWG14
Требования по электропитанию
Рабочее напряжение -- 12 ~ 36 В (пост.)
Потребление тока -- 282 мА (при 24 В)
Разъем электропитания -- Клеммы
Требования к окружающей среде
Рабочая температура, град. C -- -40 ~ 75
Рабочая влажность, % -- 5 ~ 95
Температура хранения, град. C -- -40 ~ 75
Конструктивные свойства
Габаритные размеры, мм -- 121 х 79 х 46
Материал корпуса -- Пластик
Монтаж -- Настольный/настенный ? На DIN-рейку
Комплект поставки -- Устройство ? Полное руководство пользователя на CD ? Драйверы и утилиты
Дополнительная информация

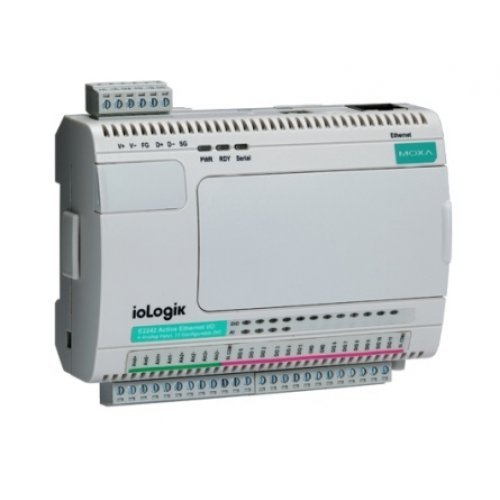

Производитель -- MOXA Inc.
| Основные характеристики | |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Рабочая температура, °C | -40 ~ +75 |
| Производитель | MOXA |
| Среднее время наработки на отказ (MTBF), часов | 213673 |
| Вес нетто, кг | 0.25 |
| Напряжение изоляции, В | 3000 |
| Режим работы | Дискретный выход или генератор импульсов |
| Количество каналов дискретного вывода | 8 |
| Количество каналов дискретного ввода | 12 |
| Температура хранения, °C | -40 ~ +85 |
| Тип каналов дискретного вывода | Sink |
| Разъем электропитания | Клемма |
| Протоколы Ethernet | BootpCGIDHCPHTTPModbus TCPModbus UDPSMTPSNMPSNTPTCP/IP |
| Габаритные размеры, мм | 115 x 79 x 45.6 |
| Сухой контакт | Логическая '1': открытЛогический '0': замкнут на землю |
| Влажный контакт | Логическая '1': 10~30 В постоянного токаЛогический '0': 0~3 В постоянного тока |
| Тип интерфейса | Ethernet |
| Электромагнитная совместимость (EMC) | EN 61000-6-2EN 61000-6-4 |
| Вибрации | IEC 60068-2-6 |
| Рабочее напряжение | 12 ~ 36 В пост. |
| Потребление тока | 190 мА при 24 В пост. |
| Монтаж | На DIN-рейкуНастенныйНастольный |
| Комплект поставки | Устройство |
| Безопасность | UL508 |
| Рабочая влажность, % | 5 ~ 95 |
| Защита по току | 2.6 А (по 650 мА на каждый из 4 каналов) |
| Материал корпуса | Пластик |
| Удары | IEC 60068-2-27 |
| Защита от перегрева | 175°С |
| Тип каналов дискретного ввода | Влажный контакт (нормально открытый), сухой контакт |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Гарантийный срок | 5 лет |
| Защита от перенапряжения | 45 В пост. |
| Электромагнитная совместимость (EMI) | CISPR 22FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMS) | IEC 61000-4-2 (ESD)IEC 61000-4-3 RSIEC 61000-4-4 (EFT)IEC 61000-4-5 SurgeIEC 61000-4-6 CSIEC 61000-4-8 |
| Протоколы последовательной связи | Modbus RTU |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ioLogik-E2210.htm |
| Рабочая высота над уровнем моря | до 2000 м |
