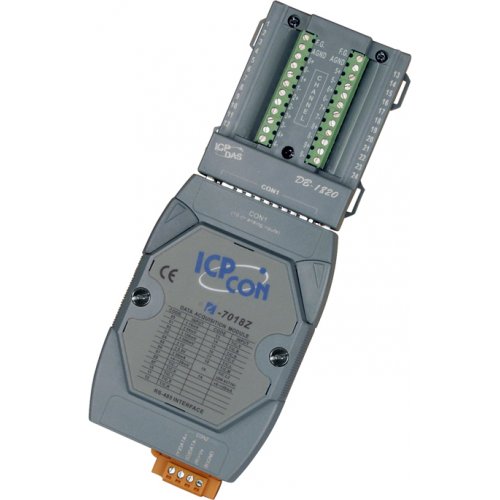

Аналоговый ввод
Количество и тип каналов -- 10 дифференциальных
Диапазон входных сигналов по напряжению -- +/- 2.5 В ? +/-1 В ? +/- 15 мВ ? +/- 50 мВ ? +/- 100 мВ ? +/- 500 мВ
Диапазон входных сигналов по току -- 0 ~ 20 мА ? 4 ~ 20 мА ? +/- 20 мА
Выбор входного диапазона 'по току' -- Требуется внешний резистор 125 Ом
Тип подключаемых датчиков -- Термопара: J, K, T, E, R, S, B, N, C, L, M, LDIN43710
Разрешение АЦП -- 16 бит
Защита от перенапряжения -- 240 В
Максимальная частота выборки -- 10 Гц
Точность АЦП -- +/- 0.1%
Температурный дрейф нуля -- +/- 0.5 мкВ/°C
Температурный дрейф шкалы -- +/- 25 ppm/°C
Ширина полосы пропускания -- 15.7 Гц
Входной импеданс -- >500 кОм
Затухание синфазной помехи -- 150 дБ
Затухание аддитивной помехи -- 100 дБ
Обнаружение обрыва термопары -- Есть
Интерфейс
Тип интерфейса -- RS-485
Протокол передачи данных -- DCON
Скорость передачи данных -- 1200 ~ 115200 бит/с
Гальваническая изоляция -- 3000 В пост.
Требования по электропитанию
Рабочее напряжение -- +10 ~ +30 В пост.
Потребление тока -- 1.0 Вт
Требования к окружающей среде
Рабочая температура, град. C -- -25 ~ 75
Рабочая влажность, % -- 5 ~ 95
Температура хранения, град. C -- -40 ~ 85
Конструктивные свойства
Материал корпуса -- Пластик
Монтаж -- На DIN-рейку
Комплект поставки -- Устройство ? Краткое руководство пользователя
| Основные характеристики | |
| Диапазон входных сигналов по напряжению | ±1 В±2.5 В±15 мВ±50 мВ±100 мВ±500 мВ |
| Интерфейс | RS-485 |
| Количество каналов АЦП | 10 |
| Диапазон входных сигналов по току | 0 ~ 20 мА4 ~ 20 мА±20 мАТребуется внешний резистор 125 Ом |
| Рабочая температура, °C | -25 ~ +75 |
| Производитель | ICP DAS |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Резистор в цепи смещения | Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785) |
| Температурный дрейф нуля | +/- 0.5 мкВ/°C |
| Частота дискретизации | 10 Гц (общая) |
| Температурный дрейф шкалы | +/- 25 ppm/°C |
| Тип шины модуля | Параллельная |
| Входное сопротивление | > 400 кОм |
| Ширина полосы пропускания | 15.7 Гц |
| Затухание синфазной помехи | 150 дБ |
| Температура хранения, °C | -40 ~ +85 |
| Затухание аддитивной помехи | 100 дБ |
| Сторожевой таймер | Есть, Модуль (1.6 секунд), Передача данных (Программно) |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Габаритные размеры, мм | 116 x 73 x 35 |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Потребление тока | 1.0 Вт |
| Монтаж | На DIN-рейкуНастольный/настенный |
| Комплект поставки | Краткое руководство пользователяУстройство |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Материал корпуса | Пластик |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Индикаторы ввода/вывода | Нет |
| Обнаружение обрыва кабеля | Есть |
| Защита от неверной полярности | Есть |
| Формат данных | (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) |
| Общая защита от перенапряжения | ±200 В пост.тока |
| Защита от перенапряжения | 240 Vrms |
| Протоколы последовательной связи | DCON |
| 7-сегментный светодиодный дисплей | Нет |
| Тип каналов аналогового ввода | Дифференциальные |
| Индивидуальная настройка каналов | Есть |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Постоянный вывод температуры | Есть |
| Стабильное значение температурного вывода для полевых устройств | Есть |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
