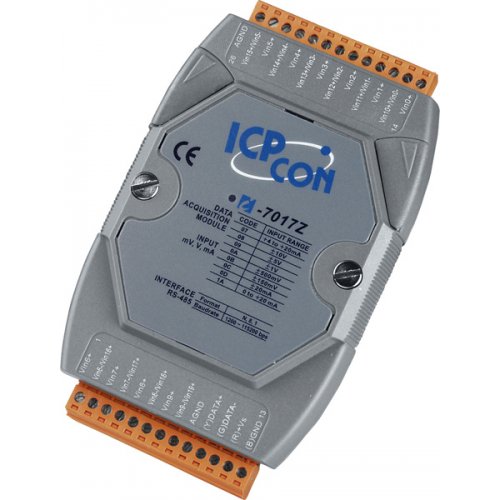

Аналоговый ввод
Количество и тип каналов -- 10 дифференциальных или 20 однополярных (только входы напряжения), настраивается программно
Диапазон входных сигналов по напряжению -- +/- 10 В ? +/- 5 В ? +/-1 В ? +/- 150 мВ ? +/- 500 мВ
Диапазон входных сигналов по току -- 0 ~ 20 мА ? 4 ~ 20 мА ? +/- 20 мА
Выбор входного диапазона 'по току' -- Выбирается джампером
Разрешение АЦП -- Режим Normal: 16 бит, режим Fast: 12 бит
Защита от перенапряжения -- Дифференциальные: 240 В, однополярные: 150 В
Максимальная частота выборки -- Режим Normal: 10 Гц, режим Fast: 60 Гц
Точность АЦП -- Режим Normal: 0.1%, режим Fast: 0.5%
Температурный дрейф нуля -- +/-20 мкВ/°C
Температурный дрейф шкалы -- +/-25ppm/°C
Ширина полосы пропускания -- Режим Normal: 15.7 Гц, режим Fast: 78.7 Гц
Входной импеданс -- По напряжению: 2 МОм (дифференциальные), 1 МОм (однополярные) / По току: 125 Ом
Буфер FIFO -- 4 кВ для каждого канала, 8 кВ для случайной точки
Затухание синфазной помехи -- 86 дБ мин.
Затухание аддитивной помехи -- 100 дБ
Интерфейс
Тип интерфейса -- RS-485
Протокол передачи данных -- DCON
Скорость передачи данных -- 1200 ~ 115200 бит/с
Гальваническая изоляция -- 3000 В пост.
Требования по электропитанию
Рабочее напряжение -- +10 ~ +30 В пост.
Потребление тока -- 2.0 Вт
Требования к окружающей среде
Рабочая температура, град. C -- -25 ~ 75
Рабочая влажность, % -- 5 ~ 95
Температура хранения, град. C -- -40 ~ 85
Конструктивные свойства
Материал корпуса -- Пластик
Монтаж -- На DIN-рейку
Комплект поставки -- Устройство ? Краткое руководство пользователя
| Основные характеристики | |
| Диапазон входных сигналов по напряжению | ±1 В±5 В±10 В±150 мВ±500 мВ |
| Интерфейс | RS-485 |
| Количество каналов АЦП | 10/20 |
| Диапазон входных сигналов по току | 0 ~ 20 мА4 ~ 20 мА±20 мАВыбирается джампером |
| Рабочая температура, °C | -25 ~ +75 |
| Производитель | ICP DAS |
| Разрешение АЦП | 16 бит |
| Точность АЦП | Обычный режим: ±0.1% от полного диапазонаУскоренный режим: ±0.5% от полного диапазона |
| Резистор в цепи смещения | Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785) |
| Температурный дрейф нуля | +/-20 мкВ/°C |
| Частота дискретизации | Ускоренный режим: 60 Гц |
| Температурный дрейф шкалы | +/-25ppm/°C |
| Тип шины модуля | Параллельная |
| Входное сопротивление | По напряжению: 2 МОм (дифференциальные), 1 МОм (ассиметричные)По току: 125 Ом (дифференциальные) |
| Ширина полосы пропускания | Режим Normal: 15.7 Гц, режим Fast: 78.7 Гц |
| Затухание синфазной помехи | 86 дБ мин. |
| Температура хранения, °C | -40 ~ +85 |
| Затухание аддитивной помехи | 100 дБ |
| Сторожевой таймер | Есть, Модуль (1.6 секунд), Передача данных (Программно) |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Габаритные размеры, мм | 123 x 72 x 35 |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Потребление тока | 2.0 Вт |
| Монтаж | На DIN-рейкуНастольный/настенный |
| Комплект поставки | Краткое руководство пользователяУстройство |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Защита по току | Есть, 50 мА при 110 В пост.тока |
| Материал корпуса | Пластик |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Индикаторы ввода/вывода | Нет |
| Обнаружение обрыва кабеля | Есть |
| Защита от неверной полярности | Есть |
| Формат данных | (N, 8, 1) |
| Общая защита от перенапряжения | ±200 В пост.тока |
| Защита от перенапряжения | ±0.5 кВ для линии питания |
| Протоколы последовательной связи | DCON |
| 7-сегментный светодиодный дисплей | Нет |
| Тип каналов аналогового ввода | 10 дифференциальных или 20 потенциальных (выбирается программно) |
| Индивидуальная настройка каналов | Есть |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Постоянный вывод температуры | Есть, 400 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
