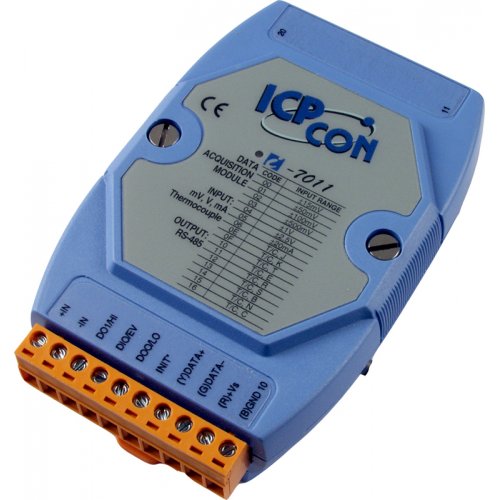

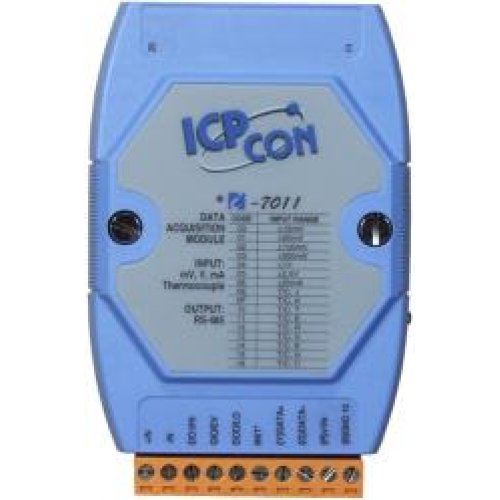

Аналоговый ввод
Количество и тип каналов -- 1
Диапазон входных сигналов по напряжению -- +/- 2.5 В ? +/-1 В ? +/- 15 мВ ? +/- 50 мВ ? +/- 100 мВ ? +/- 500 мВ
Диапазон входных сигналов по току -- +/- 20 мА
Выбор входного диапазона 'по току' -- Требуется внешний резистор 125 Ом
Тип подключаемых датчиков -- Термопара (тип J, K, T, E, R, S, B, N, C)
Разрешение АЦП -- 16 бит
Максимальная частота выборки -- 10 Гц
Точность АЦП -- +/-0.05%
Температурный дрейф нуля -- +/-0.5 мкВ/°C
Температурный дрейф шкалы -- 25 ppm/°C
Ширина полосы пропускания -- 5.24 Гц
Входной импеданс -- 20 МОм
Затухание синфазной помехи -- 150 дБ
Затухание аддитивной помехи -- 100 дБ
Дискретный ввод
Количество и тип каналов -- 1
Напряжение лог. '1' -- +3.5 ~ 30 В
Напряжение лог. '0' -- 1 В макс.
Дискретный ввод, счетчик
Максимальная частота счета -- 50 Гц
Минимальная ширина импульса -- 1 мс
Дискретный вывод
Количество и тип каналов -- 2, типа 'открытый коллектор', с общим '+'
Максимальная нагрузка -- 30 мА на канал
Интерфейс
Тип интерфейса -- RS-485
Протокол передачи данных -- DCON
Скорость передачи данных -- 1200 ~ 115200 бит/с
Гальваническая изоляция -- 3000 В
Требования по электропитанию
Рабочее напряжение -- +10 ~ +30 В пост.
Потребление тока -- 0.9 Вт
Требования к окружающей среде
Рабочая температура, град. C -- -25 ~ +75
Рабочая влажность, % -- 5 ~ 95
Температура хранения, град. C -- -30 ~ +75
Конструктивные свойства
Материал корпуса -- Пластик
Монтаж -- На DIN-рейку
Комплект поставки -- Устройство ? Краткое руководство пользователя
| Основные характеристики | |
| Диапазон входных сигналов по напряжению | ±1 В±2.5 В±15 мВ±50 мВ±100 мВ±500 мВ |
| Интерфейс | RS-485 |
| Количество каналов АЦП | 1 |
| Диапазон входных сигналов по току | ±20 мАТребуется внешний резистор 125 Ом |
| Рабочая температура, °C | -25 ~ +75 |
| Производитель | ICP DAS |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Резистор в цепи смещения | Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785) |
| Частота дискретизации | 10 Гц (общая) |
| Тип шины модуля | Параллельная |
| Входное сопротивление | > 400 кОм |
| Количество каналов дискретного вывода | 2 |
| Количество каналов дискретного ввода | 1 |
| Температура хранения, °C | -40 ~ +85 |
| Тип каналов дискретного вывода | Открытый коллектор |
| Сторожевой таймер | Есть, Модуль (1.6 секунд), Передача данных (Программно) |
| Напряжение в открытом состоянии | Замкнут на GND |
| Напряжение в закрытом состоянии | Открытый |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Габаритные размеры, мм | 123 x 72 x 35 |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Потребление тока | 0.9 Вт |
| Монтаж | На DIN-рейкуНастольный/настенный |
| Счетчик | Есть |
| Комплект поставки | Краткое руководство пользователяУстройство |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Установка значения при подаче питания | Есть |
| Установка безопасного значения | Есть |
| Материал корпуса | Пластик |
| Напряжение нагрузки | +3.5 ~ +30 В пост. |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Индикаторы ввода/вывода | Нет |
| Тип каналов дискретного ввода | source |
| Обнаружение обрыва кабеля | Есть |
| Защита от неверной полярности | Есть |
| Максимальная нагрузка на канал | 30 мА |
| Формат данных | (N, 8, 1) |
| Общая защита от перенапряжения | ±5 В пост.тока |
| Защита от перенапряжения | ±30 В пост. |
| Протоколы последовательной связи | DCON |
| Тип подключения каналов дискретного вывода | Sink |
| 7-сегментный светодиодный дисплей | Нет |
| Тип каналов аналогового ввода | Дифференциальные |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C |
| Тип подключения каналов дискретного ввода | Источник |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±2 кВ для каждого канала |
