Центральный процессор
Тип процессора -- Cirrus EP9315 ARM9
Частота процессора, МГц -- 200
Операционная система -- Windows Embedded CE 6.0
Оперативная память -- 128 Мб (опционально до 256 Мб)
Тип Flash-карты расширения -- CompactFlash
Дисплей -- Разъем VGA, интерфейс CRT
Ethernet-интерфейс
Число портов Fast Ethernet 10/100 Мбит/сек
-витая пара (разъем RJ45) -- 2
Сетевые протоколы -- TCP, UDP, IPv4, SNMP 21, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSL, DHCP, SNTP, Telnet, FTP, PPP
Гальваническая изоляция -- 1.5 кВ
Последовательные порты
Число портов USB 2.0 Host -- 2
Интерфейс RS-232/422/485
Число портов -- 4
Тип разъема -- DB9 'папа'
Передаваемые сигналы -- RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND ? RS-422: Tx+, Tx-, Rx+, Rx-, GND ? RS-485 (2-проводный): Data+, Data-, GND ? RS-485 (4-проводный): Rx+, Rx-, Tx+, Tx-, GND
Консольный порт -- RS-232 (TxD, RxD, GND), 4 контакта
Параметры последовательной связи
Биты данных -- 5, 6, 7, 8
Стоповые биты -- 1, 1.5, 2
Контроль чётности -- нет, чет, нечет, 0, 1
Управление потоком данных -- RTS/CTS, XON/XOFF, ADDC для RS-485
Скорость передачи данных, бит/сек -- 50 ~ 921 600
Защита от импульсных помех -- 15 кВ
Способы управления настройками -- Telnet/SSH-консоль ? Режим командной строки ? MDM (программный пакет для управления компьютерами Моха)
Требования по электропитанию
Рабочее напряжение -- 12 ~ 48 В пост.
Потребление тока -- 480 мА (при 12В без USB), 900 мА (при 12В с USB)
Разъем электропитания -- Клеммы
Требования к окружающей среде
Рабочая температура, град. C -- -40 ~ +75
Рабочая влажность, % -- 5-95
Температура хранения, град. C -- -40 ~ +85
Наличие международных сертификатов
Безопасность -- UL60950-1, CSA C22.2 No. 60950-1-03
Конструктивные свойства
Габаритные размеры, мм -- 52 x 112.6 x 162
Материал корпуса -- Алюминий
Масса нетто, г -- 1000

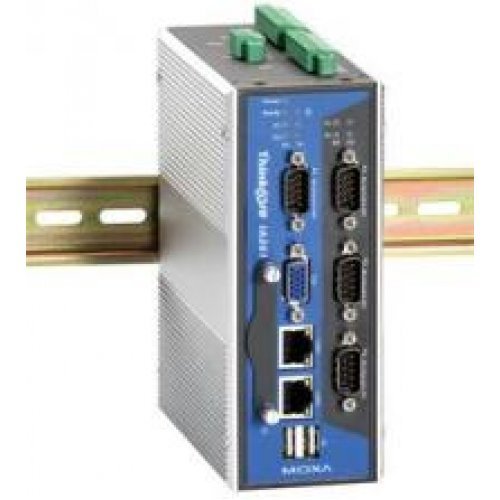

Монтаж -- Настольный/настенный ? На DIN-рейку
Комплект поставки -- Устройство ? Адаптер питания ? Краткое руководство пользователя ? Полное руководство пользователя на CD ? Драйверы и утилиты ? Крепеж для настольного/настенного монтажа ? Крепеж для монтажа на DIN-рейку ? Ethernet-патчкорд RJ45-RJ45, 1м ? Переходник для консольного порта DB9 'мама' - 4 контакта
Дополнительная информация
Производитель -- MOXA Inc.
| Основные характеристики | |
| Операционная система | Windows Embedded CE 6.0 |
| Система охлаждения | Пассивная (Безвентиляторная) |
| Установленный процессор | Cirrus Logic EP9315 ARM9 |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| USB 2.0 | 2 |
| Производитель | MOXA |
| RS-232/422/485 | 4 |
| Передаваемые сигналы | RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GNDRS-422: TxD+, TxD-, RxD+, RxD-, GNDRS-485 (2-проводный): Data+, Data-, GNDRS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND |
| Частота процессора | 200 МГц |
| Бит данных | 5, 6, 7, 8 |
| Температура эксплуатации, °C | -40 ~ +75 |
| Четность | нет, чет, нечет, 0, 1 |
| Вес нетто, кг | 0.95 |
| Наработка на отказ (MTBF), час | 118752 |
| Количество каналов дискретного вывода | 8 |
| Тип входного тока | Постоянный (DC) |
| Управление потоками данных | RTS/CTS, XON/XOFF, ADDC® для RS-485 |
| Кнопки управления | Сброс (Reset) |
| Количество каналов дискретного ввода | 8 |
| Консольный порт | RS-232 (TxD, RxD, GND), 4 контакта |
| Разъем последовательного порта | DB9 'папа' |
| Температура хранения, °C | -40 ~ +85 |
| Максимальное разрешение | 1024 x 768 |
| Разъем | 9-контактный терминальный блок с винтовой фиксацией |
| Стоповые биты | 1, 1.5, 2 |
| Напряжение лог. 1 | 24 В пост., открытый коллектор 30 В |
| Установленная память | 32 Мб |
| Видеоконтроллер | Встроен в чипсет |
| Интерфейсы | VGA |
| Напряжение | 0 ~ 30 В пост. |
| Цифровые (GPIO) | 8 входов / 8 выходов |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Габаритные размеры, мм | 60 x 115 x 152 |
| Сторожевой таймер ( WDT ) | Да |
| Диапазон входного напряжения | 12 ~ 48 В |
| Настенное | Да |
| Комплект поставки | CBL-RJ45F9-150: кабель RJ45-DB9 'мама' (150 см)CBL-RJ45M9-150: кабель RJ45-DB9 'папа' (150 см)Ethernet-патчкорд RJ45-RJ45Адаптер питанияДокументация и ПО на CDКраткое руководство пользователяКрепеж для монтажа на DIN-рейкуКрепеж для настенного монтаж |
| RoHS | Да |
| Материал корпуса | Алюминий |
| Безопасности и электромагнитной совместимости | CSA C 22.2 No.60950EN60950-1EN 61000-3-2EN 61000-3-3EN 61000-6-2EN 61000-6-4FCC Part 15 Class AUL 60950 |
| Тип поддерживаемых процессоров | ARM |
| Поддержка Интернет-протоколов | TCP, UDP, IPv4, SNMPv2, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSL, DHCP, SNTP, SMTP, Telnet, FTP, PPP |
| Гарантийный срок | 5 лет |
| Изоляция последовательной линии | 2 кВ |
| Объём установленной памяти | 128 Мб (впаяно) |
| Количество и тип портов | 2 x 10/100 (RJ-45) |
| Максимальная нагрузка на канал | 200 мА |
| Количество и тип разъёмов питания | Клемма + Штекер с резьбовой фиксацией |
| Потребление 12 В | Без нагрузки на USB-порты (5.8 Вт): 480 мА, При полной нагрузке на USB-порты (11 Вт): 900 мА |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/IA261-I_IA262-I.htm |
| Microsoft Windows | Windows CE |
| Диапазон входного напряжения питания | 12 ~ 48 В, DC (дублированное) |
| Предустановленная операционная система | Windows CE 6.0 |
| Напряжение лог. 0 (влажный контакт) | +3 В макс. |
| Напряжение лог. 1 (влажный контакт) | +10 ~ +30 В |
| Файловая система | FAT |
| ПО разработчика | Moxa WinCE 6.0 SDK, Moxa API Library |
| Напряжение лог. 0 (сухой контакт) | Замкнут на землю |
| Напряжение лог. 1 (сухой контакт) | Открытый |
| Compact Flash | 1 |
| Крепление на DIN рейку | Да |
