Процессорная плата
Процессор -- Intel Atom D2550 1.86ГГц
Чипсет -- Intel NM10
Оперативная память -- Впаяна, DDR3
Объем установленной оперативной памяти -- 4 Гб
Сетевой контроллер ( Ethernet ) -- 2 х Realtek RTL8111E GbE
Звуковой контроллер -- HD Audio
Видеоконтроллер
VGA контроллер -- Встроен в чипсет ( Intel NM10 )
Интерфейсы -- VGA
Максимальное разрешение, пикс -- 2048 x 1536
Разъем -- DB-15

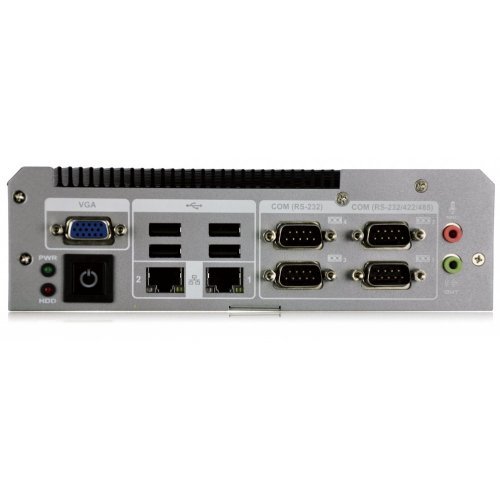

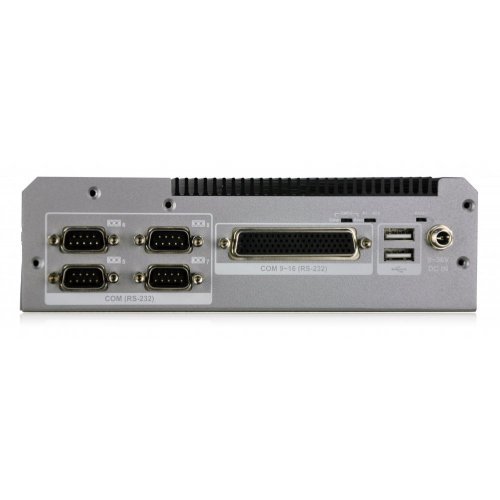

Порты ввода-вывода
USB 2.0 -- 6
RS-232/422/485 -- 2
RS-232 -- 6
LAN ( RJ-45 ) -- 2
Звуковые ( Audio ) -- 1 x Mic In, 1 x Line Out
SATA -- 1
Слоты расширения
PCIe Mini Card -- 1 x полноразмерный (поддрежка mSATA), 1 x половинный размер
Отсеки для накопителей
Жесткий диск ( HDD ) -- Возможность установки 1 x 2.5' SATA HDD
Питание устройства
Напряжение питания -- 9 ~ 36 В ( пост. )
Модель установленного блока питания -- Внешний адаптер, 60 Вт
Индикация и управление
Индикация -- Вкл. / Выкл., Активность диска
Кнопки -- Вкл. / Выкл.
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Условия эксплуатации
Температура эксплуатации -- -20 ~ 70 °C ( с SATA SSD ), 0 ~ 50 °C ( с SATA HDD )
Температура хранения -- -20 ~ 70 °C
Влажность -- 5% ~ 95% ( без конденсата )
Допустимые удары ( во время работы ) -- С ускорением 5G в течении 11 мс, 3 раза на ось ( с SSD )
Допустимые вибрации ( во время работы ) -- MIL-STD-810F 514.5C-2 ( с SSD )
Физические параметры
Цвет -- Черный + серебристый
Материал корпуса -- Алюминий
Система охлаждения -- Пассивная ( Безвентиляторная )

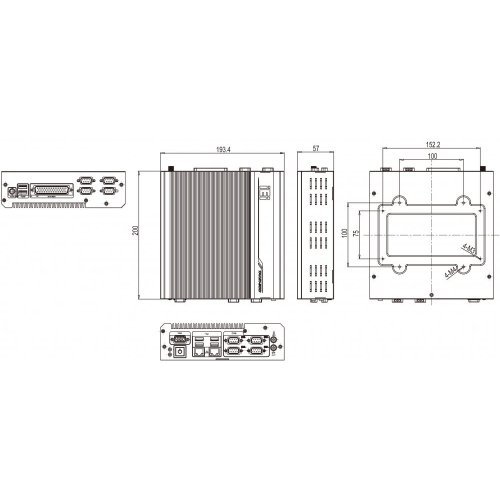

Размер (Ш х В х Г), мм -- 193.4 x 200 x 57
Вес ( нетто / брутто ) -- 2.2 кг / 3 кг
Варианты крепления -- Настенное, VESA 100 ( опция ), на DIN рейку ( опция )
Поддерживаемые операционные системы
Microsoft Windows XP -- Да
Microsoft Windows 7 -- Да
Сертификаты
РосТест -- Да
ROHS -- Да
Магнитной совместимости ( EMC ) -- CE, FCC, UL
Дополнительная информация
Производитель -- IEI Technology Corp.
Модификация ( Revision ) -- R10
| Основные характеристики | |
| Система охлаждения | Пассивная (Безвентиляторная) |
| Установленный процессор | Intel Atom D2550 |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| USB 2.0 | 6 |
| Производитель | IEI |
| RS-232/422/485 | 2 |
| Разъёмы | Line OutMic In |
| RS-232 | 6 |
| Контроллер Ethernet | Realtek RTL8111E |
| Температура эксплуатации, °C | -20 ~ +70 (SATA SSD), 0 ~ +50 (SATA HDD) |
| Вес нетто, кг | 2.2 |
| Тип входного тока | Постоянный (DC) |
| Кнопки управления | Вкл. / Выкл. |
| Температура хранения, °C | -20 ~ +70 |
| Индикация режимов работы | Активность дискаВкл. / Выкл |
| Наличие блока питания | Да |
| Видеоконтроллер | Intel GMA 3150 |
| Интерфейсы | VGA |
| Тип и конструкция блока питания | Внешний адаптер |
| Габаритные размеры, мм | 193.4 x 200 x 57 |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Диапазон входного напряжения | 220 В AC |
| Мощность | 60 Вт |
| Цвет корпуса | Черный + серебристый |
| Настенное | Да |
| Гальваническая изоляция | Нет |
| EAC (TC) | Да |
| Тип памяти | DDR3 |
| RoHS | Да |
| Материал корпуса | сталь |
| Вес брутто, кг | 3 |
| Безопасности и электромагнитной совместимости | CEFCCUL |
| Внутренние отсеки для дисков 2.5" | 1 |
| Тип поддерживаемых процессоров | Intel Atom |
| PCIe Mini Card | 1 (Full-Size c поддержкой mSATA)1 (Half-Size) |
| Объём установленной памяти | 4 Гб (впаяно) |
| Южный мост (Southbridge) | Intel NM10 |
| Количество и тип портов | 2 x 10/100/1000 (RJ-45) |
| Контроллер | HD Audio |
| Допустимые вибрации | Соответствует MIL-STD-810F 514.5C-2 ( с SSD ) |
| Допустимые удары | С ускорением 5G в течении 11 мс, 3 раза на ось ( с SSD ) |
| VESA крепление | 100 x 100 |
| SATA | 1 |
| Диапазон входного напряжения питания | 9 ~ 36 В, DC |
| Крепление на DIN рейку | Да |
