Процессорная плата
Модель процессорной платы -- Q7M100
Процессор -- iMX-287, ARM9 16-бит RISC ЦПУ, 454 МГц
Оперативная память -- Впаяна, DDR2
Объем установленной оперативной памяти -- 128 Мб
Сетевой контроллер ( Ethernet ) -- 2 x 10/100 Mbps
Порты ввода-вывода
USB 2.0 -- 1
RS-232/422/485 -- 4
LAN ( RJ-45 ) -- 2
Цифровые входы/выходы -- 4 входа / 4 выхода
DIO -- 1
Слоты расширения
SD-слот -- 1x SDHC (только для хранения данных)
CF-слот -- 1x eMMC (4Гб макс.) уставлено для ОС
Питание устройства
Напряжение питания -- 12 ~ 48 В DC
Индикация и управление
Индикация -- Вкл. / Выкл., Активность диска, Температура, Активность COM-портов
Кнопки -- Reset
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Условия эксплуатации
Температура эксплуатации -- -40 ~ 70 °C
Температура хранения -- -45 ~ 85 °C
Влажность -- 5% ~ 95% ( без конденсата )
Физические параметры
Цвет -- Светло-серый + темно-серый
Материал корпуса -- Алюминий
Система охлаждения -- Пассивная ( Безвентиляторная )
Размер (Ш х В х Г), мм -- 55 х 155 х 110
Сертификаты
РосТест -- Да
ROHS -- Да
Дополнительная информация
Производитель -- Axiomtek
| Основные характеристики | |
| Система охлаждения | Пассивная (Безвентиляторная) |
| Установленный процессор | iMX-287 454 МГц (ARM9 16-бит RISC) |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| USB 2.0 | 1 |
| Производитель | Axiomtek |
| RS-232/422/485 | 4 |
| Количество и тип разъемов памяти | 1 x DIMM |
| Температура эксплуатации, °C | -40 ~ +70 |
| Тип входного тока | Постоянный (DC) |
| Кнопки управления | Сброс (Reset) |
| Температура хранения, °C | -45 ~ +85 |
| Индикация режимов работы | Активность COM-портовАктивность дискаВкл. / ВыклТемпература |
| Цифровые (GPIO) | 8-бит DIO, 4 входа / 4 выхода |
| Габаритные размеры, мм | 55 x 155 x 110 |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Диапазон входного напряжения | 12 ~ 48 В |
| Цвет корпуса | Светло-серый + темно-серый |
| Настенное | Да |
| Гальваническая изоляция | Нет |
| EAC (TC) | Да |
| Тип памяти | DDR2 |
| RoHS | Да |
| Материал корпуса | сталь |
| Тип поддерживаемых процессоров | ARM |
| Объём установленной памяти | 128 Мб (впаяно) |
| Количество и тип портов | 2 x 10/100 (RJ-45) |
| Диапазон входного напряжения питания | 12 ~ 48 В, DC |
| SD | 1 (SDHC) |

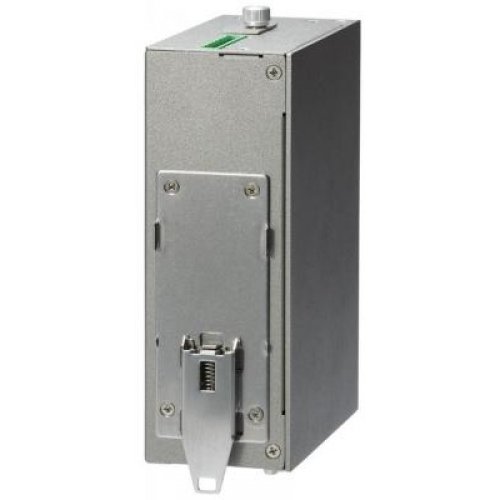

| Крепление на DIN рейку | Да |
