Процессорная плата
Процессор -- Intel Dual Core i5-4300U 1.9ГГц
Оперативная память -- 1 x 204-конт. 1600 МГц DDR3L SO-DIMM ( до 8 Гб )
Объем установленной оперативной памяти -- Не установлена
Сетевой контроллер ( Ethernet ) -- 2 x GbE
Звуковой контроллер -- HD Audio, ALC-888S
Видеоконтроллер
Интерфейсы -- VGA, HDMI
Разъем -- DB-15, HDMI
Порты ввода-вывода
USB 2.0 -- 2
USB 3.0 -- 2
RS-232/422/485 -- 2
RS-232 -- 1
LAN ( RJ-45 ) -- 2
Звуковые ( Audio ) -- 1 x Mic In, 1 x Line Out, 1 x Line In
Слоты расширения
PCIe Mini Card -- 1x половинного размера(поддержка mSATA), 1х полноразмерная (WLAN)
Отсеки для накопителей
Жесткий диск ( HDD ) -- Возможность установки 1 x 2.5” SATA HDD
mSATA -- 1
Питание устройства
Напряжение питания -- 12 В ( пост. )
Модель установленного блока питания -- Внешний адаптер 60 ВТ (Опция, в комплекте нет)
Индикация и управление
Индикация -- Вкл. / Выкл., Активность диска
Кнопки -- Вкл. / Выкл.
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Условия эксплуатации
Температура эксплуатации -- -20 ~ 55°C
Температура хранения -- -40 ~ 85 °C
Влажность -- 5% ~ 95% ( без конденсата )
Допустимые удары ( во время работы ) -- С ускорением 30G в течении 11 мс ( полусинусоида ), IEC 60068-2-27
Допустимые вибрации ( во время работы ) -- IEC 60068-2-64, 3G, 5 ~ 500Hz (mSATA)
Физические параметры
Цвет -- Черный + серебристый
Материал корпуса -- Алюминий
Система охлаждения -- Пассивная ( Безвентиляторная )

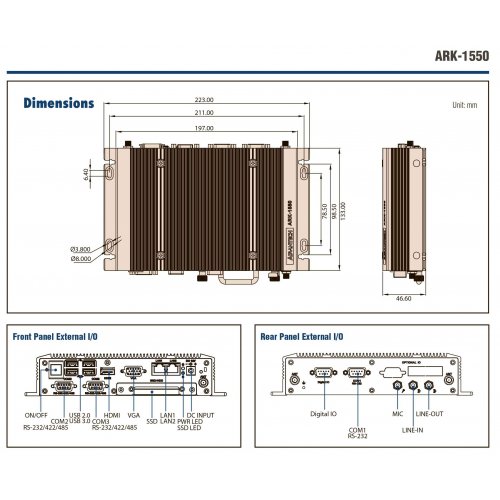

Размер (Ш х В х Г), мм -- 223 x 46.6 x 133
Вес ( нетто / брутто ) -- 1.6 кг / 1.8 кг
Варианты крепления -- Настенное, VESA 100 ( опция ), на DIN рейку ( опция )
Поддерживаемые операционные системы
ОС -- WES8, WES7, Windows 8, Windows 7
Сертификаты
РосТест -- Да
ROHS -- Да
Магнитной совместимости ( EMC ) -- CE/FCC Class A, CCC, BSMI
Сертификаты -- CB, UL, CCC, BSMI
Дополнительная информация
Производитель -- Advantech
Техническое описание -- Datasheet (PDF)
Программное обеспечение -- Drivers
| Основные характеристики | |
| Система охлаждения | Пассивная (Безвентиляторная) |
| Установленный процессор | Intel Core i5-4300U |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| USB 2.0 | 2 |
| Производитель | Advantech |
| RS-232/422/485 | 2 |
| Разъёмы | Line InLine OutMic In |
| RS-232 | 1 |
| Количество и тип разъемов памяти | 1 x SO-DIMM |
| Температура эксплуатации, °C | -20 ~ +55 |
| Вес нетто, кг | 1.6 |
| Тип входного тока | Постоянный (DC) |
| Кнопки управления | Вкл. / Выкл. |
| Температура хранения, °C | -40 ~ +85 |
| Индикация режимов работы | Активность дискаВкл. / Выкл |
| Наличие блока питания | Нет |
| Интерфейсы | HDMIVGA |
| Тип и конструкция блока питания | Внешний адаптер |
| Габаритные размеры, мм | 223 x 46.6 x 133 |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Диапазон входного напряжения | 12 В |
| Цвет корпуса | Черный + серебристый |
| Настенное | Да |
| Гальваническая изоляция | Нет |
| EAC (TC) | Да |
| Тип памяти | DDR3L |
| RoHS | Да |
| Материал корпуса | сталь |
| mSATA | 1 |
| Вес брутто, кг | 1.8 |
| Безопасности и электромагнитной совместимости | BSMICBCCCCEFCC Class AUL |
| Внутренние отсеки для дисков 2.5" | 1 |
| Тип поддерживаемых процессоров | Intel Core i5 |
| PCIe Mini Card | 1 (Full-Size для Wi-Fi модуля)1 (Half-Size c поддержкой mSATA) |
| Объём установленной памяти | Не установлена |
| Частота памяти | 1600 МГц |
| Максимальный объем памяти | до 8 Гб |
| Количество и тип портов | 2 x 10/100/1000 (RJ-45) |
| Контроллер | Realtek ALC888S |
| Допустимые вибрации | Соответствует IEC 60068-2-64, 3G, 5 ~ 500Hz (mSATA) |
| Допустимые удары | С ускорением 30G в течении 11 мс ( полусинусоида ), IEC 60068-2-27 |
| USB 3.0 | 2 |
| VESA крепление | 100 x 100 |
| Microsoft Windows | Windows 7 EmbeddedWindows 7Windows 8 EmbeddedWindows 8 |
| Диапазон входного напряжения питания | 12 В, DC |
| Крепление на DIN рейку | Да |
