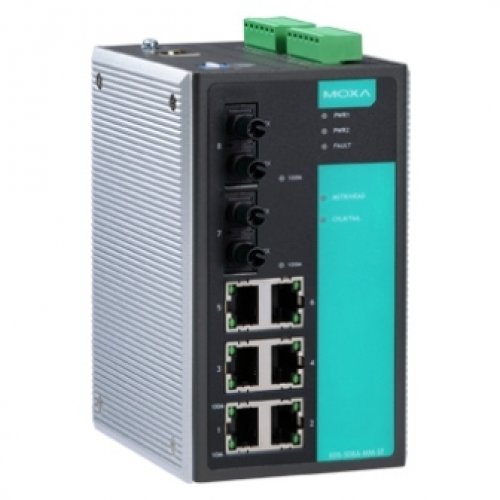

Общее количество портов -- 5
Из них портов Fast Ethernet 10/100 Мбит/с
- витая пара (разъем RJ-45) -- 3
- многомодовое оптоволокно (разъем ST) -- 2
Технологии
Стандарты -- IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.1D-2004, IEEE 802.1w, IEEE 802.1s, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1X, IEEE 802.3ad
Протоколы -- IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH, SNMP Inform, EtherNet/IP, PROFINET, Modbus/TCP, LLDP, IEEE 1588 PTP V2, IPv6, NTP Server/Client
Возможность резервирования связи -- Резервированное кольцо Turbo Ring ? 'Связующее дерево' Spanning Tree
Характеристики оптоволоконного интерфейса
Длина волны -- 1300 нм
Мощность передатчика дБм -- -20
Чувствительность приёмника дБм -- -32
Допустимые потери в канале связи, дБм -- 12
Тип оптоволоконного кабеля -- 50/125 мкм ? 62.5/125 мкм
Дальность передачи -- до 4 км (кабель 62.5/125 мкм) ? до 5 км (кабель 50/125 мкм)
Насыщение приемника, дБм -- -6
Поддержка интеллектуальных функций
Автоматическое оповещение об обрыве электропитания -- При помощи реле ? По E-Mail ? По SNMP
Автоматическое оповещение об обрыве связи по порту -- При помощи реле ? По E-Mail ? По SNMP
Управление приоритетами потоков QoS -- да
Поддержка групповой передачи данных IGMP -- да
Создание виртуальных сетей VLAN -- IEEE 802.1Q ? Port-Based VLAN
Функции DHCP-сервера -- Да
Дискретные входы -- 2
Напряжение лог. '1' -- +13 ~ +30 В
Напряжение лог. '0' -- -30 ~ +3 В
Макс. ток, мА -- 8
Релейные выходы -- 2
Нагрузочная способность реле -- до 1 А (24 В)
Светодиодные индикаторы -- PWR1, PWR2, Fault, Master, Coupler, 10/100M
Управление коммутатором -- SNMP V1/V2c/V3 ? Консоль RS-232 ? Web-интерфейс ? Telnet-консоль
Требования по электропитанию
Рабочее напряжение -- 12 ~ 45 В (пост.)
Потребление тока -- 0.36 А (при 24 В)
Возможность подключения резервного источника электропитания -- Да
Разъем электропитания -- Клеммы
Требования к окружающей среде
Рабочая температура, град. C -- -40 ~ +75
Рабочая влажность, % -- 5 ~ 95
Температура хранения, град. C -- -40 ~ +85
Наличие международных сертификатов
Среднее время наработки на отказ (MTBF), часов -- 352000
Конструктивные свойства
Габаритные размеры, мм -- 80 x 135 x 105
Материал корпуса -- Алюминий
Масса нетто, г -- 1040
Монтаж -- На DIN-рейку ? Настольный/настенный (опционально)
Комплект поставки -- Устройство ? Краткое руководство пользователя ? Полное руководство пользователя на CD ? Драйверы и утилиты
Дополнительная информация
Производитель -- MOXA Inc.
| Основные характеристики | |
| Интерфейс управления | Консоль RS-232 |
| Многомодовое оптоволокно (разъем ST) | 2 |
| Уровень коммутатора | L2 |
| Протоколы резервирования | STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
| Рабочая температура, °C | -40 ~ +75 |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IE |
| Допустимые потери в канале связи, дБм | 12 |
| Витая пара (разъем RJ45) | 6 |
| Производитель | MOXA |
| Количество каналов релейного вывода | 2 |
| Светодиодные индикаторы | PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, 10/100M |
| Среднее время наработки на отказ (MTBF), часов | 339000 |
| Вес нетто, кг | 1.04 |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Тип оптоволоконного кабеля | 50/125 мкм, 62.5/125 мкм |
| Количество каналов дискретного ввода | 2 |
| Температура хранения, °C | -40 ~ +85 |
| Насыщение приемника, дБм | -6 |
| Тип разъема для "витой пары" | RJ45 |
| Автоматическое оповещение об обрыве электропитания | При помощи реле, по E-Mail, по SNMP |
| Разъем электропитания | Клемма |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле, по E-Mail, по SNMP |
| Напряжение лог. 1 | +13 ~ +30 В пост. |
| Промышленные протоколы | EtherNet/IP, Modbus/TCP |
| Напряжение лог. 0 | -30 ~ +3 В |
| Протоколы управления | IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control |
| Протоколы фильтрации | 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP |
| Габаритные размеры, мм | 80 x 135 x 105 |
| Протоколы синхронизации времени | SNTP, NTP Server/Client, IEEE 1588v2 PTP |
| Таблица MAC-адресов | 8000 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Вибрации | IEC 60068-2-6 |
| Рабочее напряжение | 24 В пост. (12 ~ 45 В пост.) |
| Размер буфера пакетов | 1 Мбит |
| Максимальное количество VLAN | 64 |
| Потребление тока | 0.31 А при 24 В |
| Диапазон VLAN ID | 1 ~ 4094 |
| Монтаж | На DIN-рейкуНастольный/настенный (опционально) |
| Количество групп IGMP | 256 |
| Комплект поставки | Документация и ПО на CDЗаглушки для неиспользуемых портовКабель CN20070 (RJ45-DB9 'мама')Краткое руководство пользователяУстройство |
| Безопасность | CSA C22.2 No. 60950-1EN 60950-1UL508UL60950-1 |
| Количество приоритезированных очередей | 4 |
| Общее количество портов | 8 |
| Рабочая влажность, % | 5 ~ 95 |
| Возможность подключения резервного источника электропитания | Есть |
| Защита по току | Есть |
| Материал корпуса | Металл |
| Удары | IEC 60068-2-27 |
| Применение в морских системах | DNVGL |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Максимальный ток, мА | 8 |
| Функции резервирования связи | 'Связующее дерево' Spanning TreeLink AggregationMSTPRSTPTurbo ChainРезервированное кольцо Turbo Ring |
| MIB-базы | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| DIP-переключатели | Turbo Ring, Master, Coupler, Reserve |
| Гарантийный срок | 5 лет |
| Защита от неверной полярности | Есть |
| Защита от пыли и влаги | IP30 |
| Электромагнитная совместимость (EMI) | CISPR 32FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMS) | IEC 61000-4-2 (ESD)IEC 61000-4-3 RSIEC 61000-4-4 (EFT)IEC 61000-4-5 SurgeIEC 61000-4-6 CSIEC 61000-4-8 |
| Свободное падение | IEC 60068-2-32 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/EDS-508505A.htm |
| Дальность передачи по оптоволокну | До 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Мощность оптического передатчика, дБм | -20 |
| Чувствительность оптического приемника, дБм | -32 |
| Разъем консольного порта RS-232 | RJ45 |
| Взрывобезопасность | ATEX Zone 2 Ex nA nC IIC T4 GcUL/cUL Class 1 Division 2 |
