Архитектура
Форм-фактор -- ATX
Процессор
Разъем процессора -- LGA 1150
Тип процессора -- Intel Xeon E3/ Core i3
Системный чипсет
Chipset -- Intel® C226
BIOS
BIOS -- UEFI BIOS
Оперативная память
Максимальный объем -- до 32 Гб
Тип памяти -- DDR3 1600/1333МГц (Двухканальная) поддерживается ECC UDIMMs или non-ECC RDIMMs/LRDIMMs
Разъёмы -- 4 х 240-конт. DIMM
Сетевой контроллер
Контроллер Ethernet -- Intel® i217LM + Intel® i210AT
Скорость передачи -- 2 x 1 Гбит/сек
Разъемы -- 2 x RJ-45
Порты ввода/вывода
Контроллер ввода/вывода -- Fintek F81866
Serial ATA -- 6 х SATAIII ( 6 Гбит/с ) (с поддержкой RAID 0/1/5/10)
USB -- 4 х USB 3.0, 8 х USB 2.0
RS-232 -- 5
RS-422/485 -- 1 ( Штырьковый разъем )
LPT -- 1
Клавиатура / Мышь -- 1 x PS/2 ( Совмещённый )
Цифровые входы/выходы -- 8-бит DIO, 4 входа / 4 выхода
SMBus -- 1 х 4 конт.
I2C -- 1 х 4 конт.
Звук
Звуковой контроллер -- Realtek ALC662, HD Audio
Видео
Видеоконтроллер -- Intel® HD Graphics
Интерфейсы -- VGA, iDP ( HDMI, LVDS, VGA, DVI, DP )
Установленные на плате разъёмы -- DB-15 ( VGA ) + iDP
Дополнительные функции
Сторожевой таймер ( WDT ) -- Программируемый от 1 до 255 сек.
Поддержка IRIS -- 1 x iRIS-2400
Питание платы
Поддерживаемые блоки питания -- ATX
Разъём на плате -- 24-конт. + 4-конт. ( Шаг 4.2 мм, Тип MF24 + MF4 )
Потребление
Тестовая конфигурация -- Intel® E3-1240 v3 3.4GHz CPU with 16GB (4x4GB) 1333MHz DDR3
5 В -- 4,5 А
12 В -- 5,20 А
5 В SB -- 0,19 А
3.3 В -- 0,57 А
Шины расширения
PCI Express -- 1 x PCIe x16, 2 x PCIe x4, 2 x PCIe x1
PCI -- 2
PCI Express Mini Card -- 1 ( с возможностью установки mSATA SSD )
Условия эксплуатации
Температура эксплуатации -- -20°C ~ +60°C
Влажность -- 5% ~ 95% (без конденсата)
Физические параметры

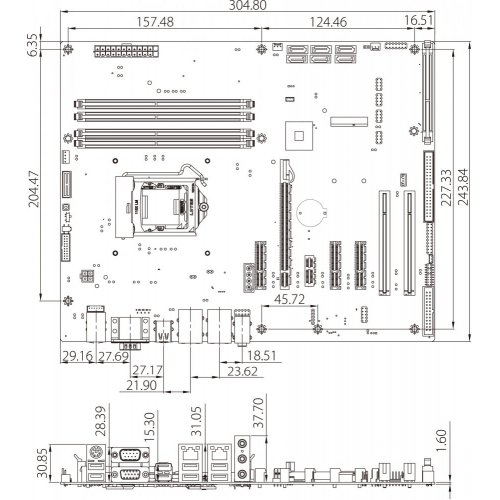

Размер (Ш x В) -- 305 x 244 мм
Вес (брутто / нетто) -- 1.2 кг (брутто), 0.7 кг (нетто)
Сертификаты
RoHS -- Да
РосТест -- Да
Дополнительная информация
Производитель -- IEI Technology Corp.
| Основные характеристики | |
| Разъем процессора | LGA 1150 |
| Форм-фактор процессорной платы | ATX |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| BIOS | UEFI |
| USB 2.0 | 8 |
| Производитель | IEI |
| RS-232 | 5 |
| Контроллер Ethernet | Intel I210ATIntel i217LM |
| Температура эксплуатации, °C | -20 ~ +60 |
| Вес нетто, кг | 0.7 |
| Видеоконтроллер | Встроен в чипсет |
| Интерфейсы | IDP (для модулей HDMI, LVDS,VGA, DVI, DP)VGA |
| Цифровые (GPIO) | 8-бит DIO, 4 входа / 4 выхода |
| PCIe x16 | 1 |
| Габаритные размеры, мм | 305 x 244 |
| Поддерживаемые блоки питания | ATX |
| Тестовая конфигурация | Intel® E3-1240 v3 3.4GHz CPU with 16GB (4x4GB) 1333MHz DDR3 |
| EAC (TC) | Да |
| Тип памяти | DDR3 |
| RoHS | Да |
| Клавиатура / Мышь (PS/2) | 1 x PS/2 ( Совмещённый ) |
| Вес брутто, кг | 1.2 |
| Тип поддерживаемых процессоров | Intel CeleronIntel Core i3Intel PentiumIntel Xeon E3 |
| PCIe Mini Card | 1 (с поддержкой mSATA) |
| Объём установленной памяти | Не установлена |
| Потребление 5 В | 4,5 А |
| Частота памяти | 1333 МГц1600 МГц |
| Максимальный объем памяти | до 32 Гб |
| Южный мост (Southbridge) | Intel C226 |
| Количество и тип портов | 2 x 10/100/1000 (RJ-45) |
| SMBus | 1 |
| Контроллер | Realtek ALC662 |
| Удалённое управление питанием | Да, через модуль IEI iRIS-2400 |
| Количество и тип разъёмов питания | ATX (24 + 4 конт.), шаг 4,2 мм, тип MF24 + MF4 |
| Потребление 12 В | 5,20 А |
| Потребление 3.3 В | 0,57 А |
| Потребление 5 В SB | 0,19 А |
| USB 3.0 | 4 |
| LPT | 1 |
| PCI | 2 |
| PCIe x4 | 2 |
| SATA | 6 х SATA III (6 Гб/с), с поддержкой RAID 0/1/5/10 |
| I2C | 1 |
| PCIe x1 | 2 |
